Alarko Carrier Boyler Serpantini Delindiğinde Ne Yapılmalı? Basınç Artışı ve 316L Flex Çözüm

Alarko Carrier Boylerlerde Serpantin Delinmesi ve Kritik Basınç Artışı Belirtileri

Merkezi ısıtma sistemine sahip toplu konut sitelerinde, otellerde, hastanelerde ve spor salonlarında sıcak su konforunu sağlayan Alarko Carrier emaye boyler kazanlarında zaman içinde en sık karşılaşılan kritik arıza serpantin delinmesidir. Bu arızanın ilk ve en belirgin işareti, kalorifer ısıtma devresi manometresinde gözlemlenen anormal basınç artışıdır. Normal çalışma şartlarında 1.5 - 2.0 bar aralığında sabit kalması gereken kazan tesisat basıncı, serpantinin cidarlarında oluşan mikronluk bir delik sebebiyle hızla 3.0 bar seviyesini aşar ve kazan emniyet ventilinin durmaksızın su tahliye etmesine yol açar.

Teknik personelin ve yöneticilerin bu aşamada yaptığı en büyük hata, arızanın genleşme tankı membranından veya otomatik su doldurma vanasından kaynaklandığını varsaymaktır. Şebeke suyu basıncı genellikle 4 ila 6 bar seviyesindedir; buna karşılık kalorifer kapalı devre tesisat basıncı 1.5 - 2.5 bar bandındadır. Serpantin borusu delindiğinde, yüksek basınçlı kullanım suyu (şebeke suyu), serpantin içindeki düşük basınçlı kalorifer devresine kontrolsüz bir şekilde sızar. Kazan dairesinde sürekli emniyet ventili açılması ve kalorifer devresine sürekli kireçli taze su girmesi, serpantinin delindiğinin kesin termodinamik ve hidrolik kanıtıdır.

Hidrostatik Fizik: İki Devre Arasındaki Basınç Farkı ve Kavitasyon Dinamiği

Bir boyler kazanı içinde iki bağımsız hidrolik devre mevcuttur: Kazan suyu ısıtma devresi (primer hat) ve kullanım sıcak suyu devresi (sekonder hat). Pascal ve Bernoulli prensipleri gereğince, iki akışkan arasında fiziksel bir bariyer olan serpantin boru cidarı zedelendiğinde, akış daima yüksek basınç potansiyeline sahip bölgeden düşük basınçlı bölgeye doğru gerçekleşir. Şebeke basıncı 5 bar iken kapalı devre kazan hattı 2 bar ise, aradaki 3 barlık diferansiyel basınç farkı serpantin deliğinden kapalı devreye doğru saatte yüzlerce litre su transfer eder.

Bu kontrolsüz kütle transferi sadece tesisat basıncını yükseltmekle kalmaz, aynı zamanda primer devreye giren yüksek oksijenli taze şebeke suyu sebebiyle kazan borularında, döküm dilimlerde ve sirkülasyon pompalarında kavitasyona, aşırı oksijen korozyonuna ve kireç taşı katmanlaşmasına yol açar. Isıtma kazanının içerisindeki ısıl transfer yüzeyleri hızla kireçle kaplanarak yakıt tüketimini %25 ila %40 oranında artırır.

Alarko Carrier Boyler Serpantini Neden Delinir? Klor Korozyonu ve Kireç Oluşumu

Alarko Carrier boylerlerin fabrika çıkışı standart serpantinleri genellikle karbon çelik üzerine emaye kaplama veya standart çekme boru formundadır. Boylerin kullanım ömrü boyunca maruz kaldığı şehir şebeke suyu, yoğun miktarda klorür (Cl-) iyonları ve kalsiyum bikarbonat [Ca(HCO3)2] içerir. Su sıcaklığı 55-65°C seviyelerine ulaştığında, kalsiyum bikarbonat parçalanarak serpantin dış yüzeyine kalsiyum karbonat (CaCO3) kireç tabakası olarak yapışır.

Kireç tabakasının ısı iletkenlik katsayısı çeliğe kıyasla 30 kat daha düşüktür. Kireçle kaplanan serpantin yüzeyinde yerel aşırı ısınma (hot-spot) bölgeleri meydana gelir. Bu noktalarda metal genleşme gerilimleri yaşanırken, kireç tabakasının altındaki mikro çatlaklarda hapsolan klor iyonları 'oyuklanma korozyonu' (pitting corrosion) başlatır. Yıllık periyodik bakımı aksatılan veya kireç temizliği yapılmayan boylerlerde bu oyuklar boru et kalınlığını tüketerek serpantinin delinmesine neden olur.

Delinen Serpantini Kaynatmak Neden Kesinlikle Yanlış Bir Yöntemdir?

Saha uygulamalarında en sık yapılan teknik hata, delinen Alarko Carrier boylerin içine girilerek serpantin borusuna kaynak yapılması veya boyler gövdesinin kesilerek borunun kaynakla tamir edilmeye çalışılmasıdır. Bu yöntem mühendislik ilkelerine tamamen aykırıdır ve boylerin tamamen hurdaya çıkmasına neden olur. Boyler iç cidarı ve sabit serpantin yüzeyi 850°C'de fırınlanmış camsı titanyum emaye tabakası ile kaplıdır. Elektrik ark veya gazaltı kaynağı esnasında kaynak ağzında sıcaklık 1500°C'yi aşar.

Bu yüksek sıcaklık, kaynak bölgesinin en az 10-15 cm çapındaki emaye tabakasını tamamen yakarak döker ve çıplak karbon çeliğini agresif kullanım suyuna maruz bırakır. Emayesi yanan bölge, galvanik korozyonun merkezi haline gelir ve kaynak yapılan nokta 1-2 ay içinde yeniden, bu kez çok daha geniş bir delikle patlar. Ayrıca serpantin borusu içindeki mikronluk kılcal çatlaklar kaynakla kapatılamaz; bir delik kapatıldığında hat boyunca basınç diğer yorulmuş noktaları patlatır. Dolayısıyla sabit serpantini kaynakla tamir etmek zaman ve para kaybından başka bir şey değildir.

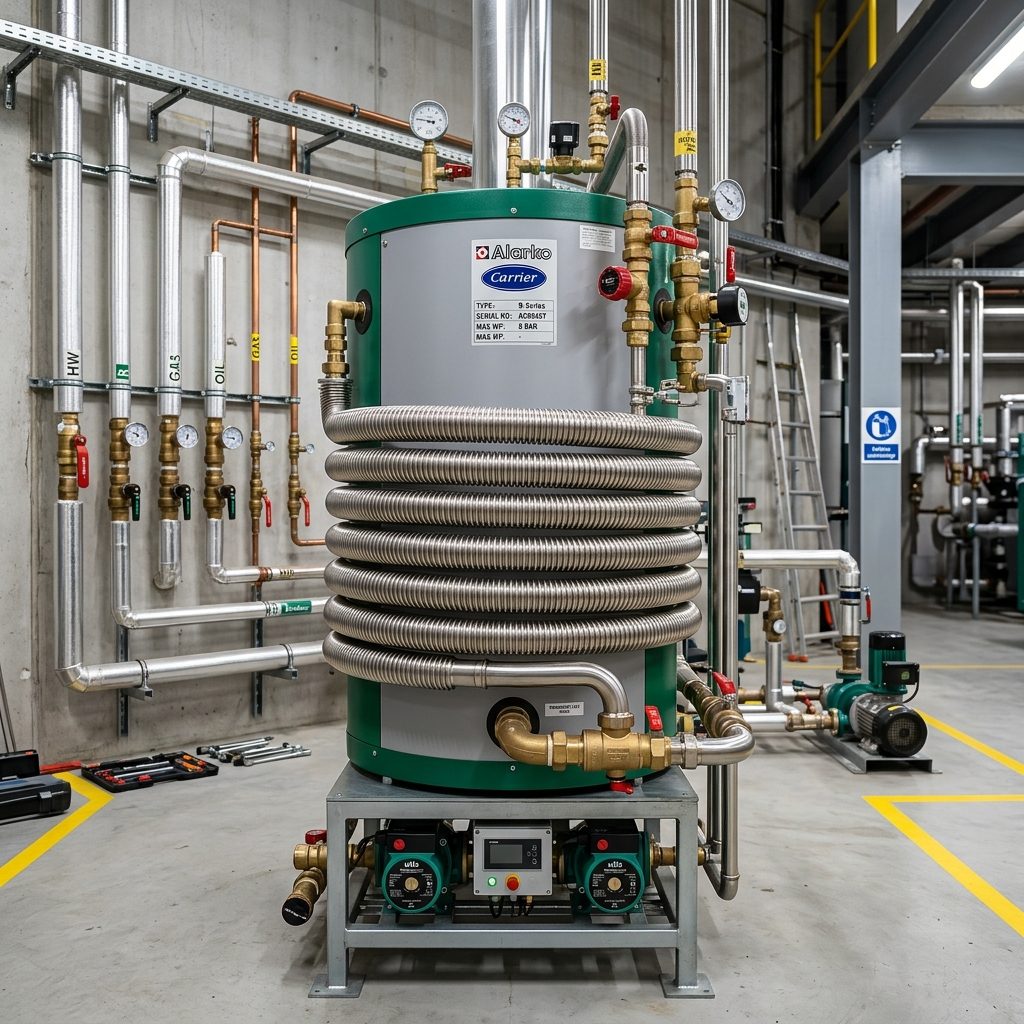

AISI 316L Paslanmaz Flex Serpantin Dönüşümü: Kesin ve Kalıcı Mühendislik Çözümü

Delinen Alarko Carrier boylerlerde en doğru, kalıcı ve ekonomik mühendislik yaklaşımı; delik olan orijinal iç serpantini körleyerek (veya temizlik flanşından kesip çıkararak), boylerin mevcut temizlik/bakım flanşı kapağına özel imalat AISI 316L Paslanmaz Flex Serpantin grubu entegre etmektir. Bu işlem, boyler gövdesine ve emayesine hiçbir termal zarar vermeden boylerinizi sıfır kilometre bir performans seviyesine taşır.

AISI 316L flex serpantinler, helisel körüklü (ondüleli) yapısı sayesinde standart düz borulara göre %100 daha fazla yüzey alanına sahiptir. Akışkan geçişi sırasında serpantin içindeki ve dışındaki mikro türbülans sayesinde ısı transfer katsayısı (U değeri) maksimuma çıkar. Körüklü yapının esnekliği, sıcaklık farklarında termal genleşmeleri kendi içinde sönümler; böylece metal yorulması, gerilim çatlaması veya kaynak atması gibi riskler tamamen bertaraf edilir.

Kapasiteye Göre Mühendislik Standardı: DN16 ve DN20 Flex Serpantin Boyutlandırması

Boyler serpantin revizyonunda doğru boru çapı ve yüzey alanı seçimi kritik önem taşır. Yetersiz yüzey alanı sıcak suyun geç ısınmasına, aşırı yüzey alanı ise hidrolik dengesizliklere yol açar. Mühendislik hesaplamalarımıza göre Alarko Carrier boyler kapasitelerine göre belirlenen standartlar şunlardır:

1. 500 Litre Altı Boylerler (100L, 160L, 200L, 300L, 450L): Bu kapasitelerdeki boyler kazanları için DN16 (1/2" - 5/8") ölçüsünde AISI 316L Paslanmaz Flex Serpantin kullanılır. Kompakt gövde yapısına uygun kıvrım yarıçapı ve yüksek ısı transfer debisiyle boylerin 45-50 dakika içinde tam kapasite ısınmasını sağlar.

2. 500 Litre ve Üzeri Boylerler (500L, 800L, 1000L, 1500L, 2000L, 3000L, 5000L): Bu endüstriyel ve toplu tüketim boylerlerinde DN20 (3/4") veya çift hatlı paralel bağlı sanayi tipi AISI 316L Paslanmaz Flex Serpantin grupları uygulanır. Yüksek sirkülasyon debisini karşılayarak kazan devresi basınç kaybını minimize eder ve pik kullanım anlarında bile kesintisiz kullanım sıcak suyu üretir.

Malzeme Bilimi: %2-3 Molibden Katkılı AISI 316L'nin Korozyon ve Kireç Direnci

Paslanmaz çelik alaşımları arasında AISI 304 ile AISI 316L arasındaki temel fark, 316L alaşımına eklenen %2 ila %3 oranındaki Molibden (Mo) elementidir. Şehir şebeke sularında yüksek konsantrasyonda bulunan klorür iyonları, standart paslanmaz çeliklerin pasif koruma tabakasını delerek çukurcuk (pitting) korozyonu oluşturur. Molibden katkısı, çeliğin yüzeyindeki krom-oksit pasif filmini kimyasal olarak stabilize ederek klor iyonu saldırılarına karşı olağanüstü bir zırh oluşturur.

Ayrıca, AISI 316L paslanmaz flex serpantinlerin dalgalı ondülasyon geometrisi, suyun akışı ve sıcaklık değişimleri sırasında mikroskobik düzeyde esneme hareketleri yapar. Bu sürekli mikro esneme, kireç kristallerinin (CaCO3) boru yüzeyine tutunmasını ve taşlaşmasını engeller. Oluşan ince tortular serpantin yüzeyine yapışamadan boylerin tabanına çöker, böylece ısı transfer verimi yıllar boyunca ilk günkü seviyesinde kalır.

Magnezyum Anot Katodik Koruma ve Boyler Flanş-Conta Revizyonu

Yeni bir AISI 316L flex serpantin montajı yapılırken, boylerin galvanik dengesini korumak için katodik koruma sistemi mutlaka yenilenmelidir. Boyler emayesindeki olası mikro gözenekleri ve farklı metal potansiyellerini dengelemek amacıyla boyler hacmine uygun ebatta DIN 4753-6 standardına uygun Magnezyum Anot Çubuğu flanş grubuna entegre edilir. Magnezyum anot, korozyon akımını kendi üzerine çekerek erir ve boyler çelik gövdesinin delinmesini kesin olarak engeller.

Montaj esnasında sızdırmazlığı sağlayan conta grubu da hayati öneme sahiptir. Alarko Carrier boyler flanş yuvalarında sıcak su ve basınca dayanıklı EPDM veya Klingrit tipi yüksek mukavemetli contalar kullanılmalıdır. Cıvata torklamaları çaprazlama yöntemiyle eşit moment uygulanarak yapılmalı, flanş yüzeyindeki korozyon izleri mekanik olarak temizlenmelidir.

10 Bar Hidrostatik Basınç Testi Prosedürü ve 2 Yıl Resmi Garanti

İmalatını ve montajını gerçekleştirdiğimiz her Alarko Carrier uyumlu 316L flex serpantin ünitesi, işletmeye alınmadan önce zorlu kalite kontrol aşamalarından geçer. Serpantin körüklü boruları flanş plakasına TIG (Tungsten Inert Gas) kaynağıyla, koruyucu argon gazı atmosferinde cürufsuz ve gözeneksiz olarak birleştirilir.

İmalatı tamamlanan serpantin flanş modülü, test istasyonunda nominal çalışma basıncının 1.5 katı olan 10 Bar Hidrostatik Basınç Testine tabi tutulur. En az 30 dakika boyunca 10 bar basınç altında bekletilen sistemde sıfır sızıntı ve sıfır deformasyon onaylandıktan sonra montaj sertifikalandırılır. Üretim ve malzeme kalitemize duyduğumuz güvenle, tüm AISI 316L paslanmaz flex serpantin uygulamalarımız 2 Yıl Resmi Garanti Belgesi ile teslim edilir.

Boyler Kireç Temizliği ve Periyodik Bakım Prosedürü

Boyler kazanlarının ömrünü 15-20 yılın üzerine çıkarmanın sırrı periyodik kimyasal ve mekanik bakımdır. Yılda en az bir kez boyler alt temizlik kapağı açılmalı, tabanda biriken kireç ve tortu çamuru mekanik olarak tahliye edilmelidir. Serpantin yüzeyinde biriken kireç tabakaları kesinlikle çekiç, keski gibi sert metallerle kazınmamalıdır; bu işlem emaye veya paslanmaz yüzeyi çizer.

Kireç temizliğinde boyler emayesine ve paslanmaz çeliğe zarar vermeyen, inhibitörlü özel kireç çözücü kimyasallar sirkülasyon pompası yardımıyla uygulanmalıdır. Temizlik işlemi sonrasında sistem nötralize edilmeli, bol suyla durulanmalı ve magnezyum anot çubuğunun erime durumu kontrol edilerek kütlesinin %50'sinden fazlasını kaybetmiş anotlar derhal yenisiyle değiştirilmelidir.

WhatsApp ile 5 Dakikada Hızlı Teşhis ve Doğru Flanş İmalatı Çağrısı

Alarko Carrier boylerinizde basınç yükselmesi, su akıtma veya ısıtmama problemi yaşıyorsanız tüm boyleri değiştirmek için yüz binlerce lira harcamanıza gerek yoktur. Kazan dairenizdeki boylerin marka etiketini ve gövde üzerindeki temizlik flanş kapağının fotoğrafını akıllı telefonunuzla çekerek bize iletmeniz yeterlidir.

Uzman baş mühendis kadromuz, flanş cıvata merkez aralıklarını, boyler iç derinliğini ve litrajını fotoğraf üzerinden 5 dakika içinde analiz eder. Boylerinize birebir uyumlu DN16 veya DN20 AISI 316L Paslanmaz Flex Serpantin grubunu projelendirerek aynı gün üretime alırız. 7/24 Teknik Danışma ve Hızlı Sipariş Hattı: 0533 046 61 34 üzerinden bize ulaşabilir, WhatsApp'tan fotoğraf göndererek 5 dakikada yerinde teşhis ve en uygun mühendislik fiyat teklifini alabilirsiniz.
