Baymak Merkezi Sistem Boylerlerde Kireçlenme ve %35 Doğalgaz Tasarruf Kılavuzu

1. Baymak Merkezi Boylerlerde Kireçlenme Mekanizması ve Termal İletkenlik Bariyeri

Merkezi sıcak su hazırlama sistemlerinde kullanılan Baymak boyler kazanları, şebeke suyunun içerisindeki kalsiyum (Ca2+) ve magnezyum (Mg2+) iyonlarının sıcaklıkla tepkimeye girmesi sonucu yoğun bir kireçlenme sürecine maruz kalır. Su sıcaklığı 55°C üzerine çıktığında kalsiyum bikarbonat bileşiği kalsiyum karbonata (CaCO3) dönüşerek boyler serpantin borularının dış yüzeyine ve boyler tabanına kristalize taş tabakası halinde yapışır.

Termodinamik açıdan incelendiğinde, karbon çeliğinin ısıl iletkenlik katsayısı yaklaşık 50 W/mK iken, boyler serpantini yüzeyini saran kireç tabakasının ısıl iletkenlik katsayısı yalnızca 0.8 - 1.2 W/mK mertebesindedir. Bu durum, serpantin borusu ile kullanım suyu arasında aşılmaz bir termal bariyer (yalıtım katmanı) oluşturur. Kazandan serpantine 80°C sıcak su girmesine rağmen, kireç tabakası nedeniyle boyler içindeki kullanım suyu ancak 40-45°C seviyelerine ulaşabilir. Kazan brülörü durmaksızın modülasyonda çalışmak zorunda kalarak ciddi bir enerji israfı üretir.

2. Kireç Tabakası Kalınlığının Doğalgaz Sarfiyatı ve Fatura Maliyetine Etkisi

Apartman, toplu konut siteleri, oteller, spor salonları, yurtlar ve hastaneler gibi yüksek hacimli sıcak su tüketen işletmelerde boyler serpantini üzerindeki kireç birikimi doğrudan yakıt maliyetlerine yansır. Yapılan mühendislik testleri ve sahada alınan kalorimetre verileri şu acı tabloyu ortaya koymaktadır:

- 1 mm Kireç Kalınlığı: Isı geçişini %10 oranında bloke eder ve doğalgaz tüketimini %7-9 artırır.
- 2 mm Kireç Kalınlığı: Isı transfer yüzey direncini iki katına çıkararak yakıt sarfiyatında %16-18 artışa neden olur.
- 3 mm ve Üzeri Kireç Kalınlığı: Termal verimi dibe çekerek merkezi sistem doğalgaz tüketiminde %30 ile %35 arasında devasa bir kayıp yaratır.

Bir sitenin veya otelin yıllık merkezi ısıtma ve sıcak su doğalgaz faturası 500.000 TL ile 2.000.000 TL arasında değişmektedir. Serpantin yüzeyindeki kireç tabakası sebebiyle her yıl ortalama 150.000 TL ile 600.000 TL arasında milli servet bacadan havaya savrulmaktadır. Serpantin revizyonu ve kireç tasfiyesi yalnızca suyun ısınmasını sağlamakla kalmaz, brülör çalışma saatlerini kısaltarak doğrudan %35 net doğalgaz tasarrufu sağlar.

3. Klasik Düz Borulu Serpantinlerin Tıkanma ve Delinme Riskleri

Eski tip Baymak boylerlerde standart olarak bulunan sabit karbon çelik veya düz hatlı boru demetleri, kireç birikimine karşı son derece savunmasızdır. Düz boruların pürüzsüz dış çeperinde oluşan sert kalsit kristalleri zamanla borunun genleşip büzülmesini engeller. Isıl gerilimlerin yarattığı yorulma neticesinde boru et kalınlığı zayıflar.

Bunun yanı sıra kireç tabakasının altındaki mikronluk oksijensiz gözeneklerde 'kireç altı korozyonu' (under-deposit corrosion) başlar. pH seviyesinin lokal olarak düşmesi sonucu asidik ortam oluşur ve boru içten içe oyulur. Sonuç olarak serpantin delinir; kazan tesisatındaki pis ve kimyasallı kalorifer suyu, apartman sakinlerinin veya otel misafirlerinin kullandığı hijyenik kullanım suyuna karışır. Bu hem ciddi bir halk sağlığı riski oluşturur hem de kazan devresindeki basıncın aniden yükselerek emniyet ventillerinin açılmasına ve boylerin kullanılamaz hale gelmesine yol açar.

4. Neden Boyler İçinde Kaynak Yapılamaz? Emaye ve Sac Koruma Fiziği

Saha uygulamalarında en sık yapılan ölümcül hata, delinen serpantin borusunu veya gövde bağlantısını onarmak için boylerin içine kaynak meşalesi sokulmasıdır. Baymak boylerlerin iç yüzeyi korozyona ve paslanmaya karşı 250-400 mikron kalınlığında titanyum katkılı hijyenik camsı emaye tabakası ile kaplanmıştır.

Elektrik ark kaynağı veya oksijen kaynağı uygulandığında sıcaklık lokal olarak 1500°C'yi aşar. Bu yüksek ısı, kaynak dikişinin 15-20 cm çevresindeki emaye katmanının anında yanmasına, pullanarak dökülmesine ve mikronluk çatlaklar oluşturarak çıplak çelik sacın açığa çıkmasına sebep olur. Şebeke suyu açığa çıkan bu çıplak sacla temas ettiği andan itibaren galvanik pil etkisi oluşur ve boyler gövdesi 3 ila 6 ay içinde delinir. Bu nedenle emayeli boylerlerde kesinlikle kaynak yapılmaz; tüm serpantin montajları ve revizyonları sızdırmaz flanşlı mekanik bağlantı teknolojisi ile yürütülmelidir.

5. AISI 316L Molibden Katkılı Paslanmaz Flex Serpantin Teknolojisi

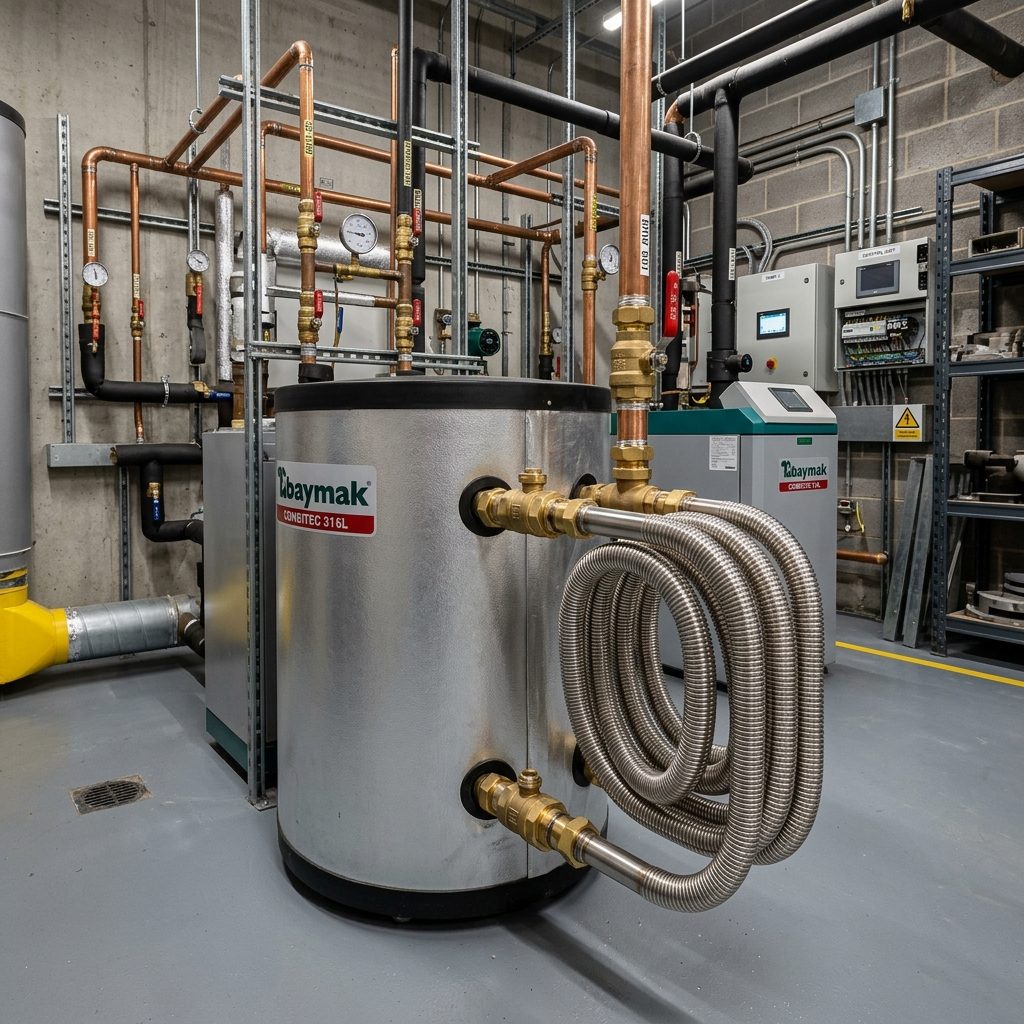

Merkezi boyler kireçlenme probleminin kalıcı mühendislik çözümü, yüksek kaliteli AISI 316L kalite östenitik paslanmaz çelikten imal edilen oluklu (koruge) flex serpantin modülleridir. AISI 316L paslanmaz çelik, standart 304 kalite çelikten farklı olarak %2 ile %3 oranında Molibden (Mo) alaşımı içerir. Bu Molibden katkısı, sıcak şebeke sularındaki agresif klor iyonlarına (Cl-) ve oyuk korozyonuna (pitting) karşı benzersiz bir korozyon direnci kazandırır.

Flex serpantinin körüklü dalgalı yüzey yapısı iki devrimci avantaj sunar: Birincisi, akışkan serpantin içinden geçerken yüksek türbülans oluşturur. Reynolds sayısı (Re) laminar sınırın çok üzerine çıkarak sınır tabaka kalınlığını sıfıra yaklaştırır ve ısı transfer katsayısını (U değeri) klasik borulara göre %150 artırır. İkincisi, boyler her su kullanımında basınç ve sıcaklık dalgalanması yaşar. Bu dalgalanma sırasında paslanmaz flex serpantin mikro genleşme ve büzülme hareketleri yapar. Bu dinamik kendi kendini temizleme etkisi (self-cleaning dynamic) sayesinde kireç kristalleri serpantin yüzeyine tutunamaz, kabuk bağlayamadan çatlayıp boyler tabanına dökülür.

6. Boyler Hacmine Göre Doğru Serpantin Çapı Seçim Kriterleri: DN16 vs DN20

Merkezi sıcak su sisteminin kesintisiz ve nominal kapasitede çalışabilmesi için boyler litre hacmine uygun serpantin anma çapı (DN) ve yüzey alanı doğru hesaplanmalıdır:

- 500 Litre Altı Boylerler (100L - 450L): Küçük ve orta ölçekli villalar, butik pansiyonlar ve küçük fitness merkezleri için idealdir. Bu hacimlerde DN16 (1/2" - 5/8") anma çapına sahip AISI 316L Paslanmaz Flex Serpantin kullanılır. DN16 hatları, düşük hacimli sirkülasyon debilerinde optimum hidrolik direnç ve yüksek ısı iletim hızı sunar.

- 500 Litre ve Üzeri Boylerler (500L - 5000L): Kalabalık siteler, büyük oteller, AVM'ler, öğrenci yurtları ve hastaneler için tasarlanan yüksek kapasiteli boylerlerde DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya paralel çift hatlı endüstriyel flex serpantin) zorunludur. DN20 geniş kesit alanı sayesinde yüksek debili kazan primer devresi suyunu karşılar, basınç düşümünü (ΔP) minimize eder ve 5000 litreye kadar olan dev boyler kazanlarını 25-35 dakika gibi rekor bir sürede rejim sıcaklığına ulaştırır.

7. Magnezyum Anot Katodik Koruma Çubuğu ve Gövde Ömrü Güvencesi

Paslanmaz flex serpantin dönüşümü kadar hayati bir diğer konu, boyler gövdesinin korozyona karşı elektrokimyasal olarak korunmasıdır. Baymak boylerlerde gövde sacını korumak üzere yüksek saflıkta Magnezyum Anot Çubuğu (kurban anot) kullanılır. Magnezyumun elektrokimyasal potansiyeli (-2.37 V) çeliğinkinden (-0.44 V) çok daha negatiftir.

Su içerisinde oluşan galvanik akım neticesinde elektronlar magnezyum anottan boyler gövdesine doğru akar. Bu sayede magnezyum anot kendisini yavaş yavaş feda ederek tüketirken boyler çelik gövdesi ve emaye yüzeyi hiçbir korozyon atağına uğramaz. Ancak kireçli sularda magnezyum anot çubukları 1 ila 2 yıl içerisinde tamamen eriyerek yok olur. Anot tükendiğinde korozyon doğrudan gövde sacına saldırır. Her serpantin kireç temizliği ve bakım periyodunda magnezyum anot çubuğu mutlaka kontrol edilmeli ve aşınmışsa yenisiyle değiştirilmelidir.

8. Boyler Flanşı, EPDM/Klingerit Conta Değişimi ve Mekanik Sızdırmazlık

Boyler revizyonlarında en kritik bağlantı noktası boyler temizleme ve serpantin montaj flanşıdır. Baymak boyler gövdelerinde genellikle 8 delikli veya 12 delikli dairesel flanş yapıları bulunur. Zamanla yüksek sıcaklık ve basınç değişimleri standart contaların sertleşmesine, esnekliğini kaybetmesine ve flanş cıvatalarının etrafından su sızıntılarına yol açar.

Serpantin dönüşümü sırasında eskiyen conta yerine 130°C sıcaklığa ve 16 bar basınca dayanıklı özel EPDM veya grafitli Klingerit contalar yerleştirilir. Flanş cıvataları çapraz sıkma (torklama) prensibi ile dengeli biçimde sıkılır. Flanş üzerinde paslanmaz çelikten imal edilmiş serpantin rekor geçişleri sızdırmazlık contalarıyla sabitlenir. Böylece boyler gövdesinde hiçbir kaynak yapılmadan, tamamen sökülebilir ve servis edilebilir rijit bir mekanik sızdırmazlık elde edilir.

9. 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti Prosedürü

Kazan dairesi güvenliği sıfır hata toleransı gerektirir. İmalatı tamamlanan ve boyler flanşına montajı yapılan her AISI 316L paslanmaz flex serpantin grubu, sahaya sevk edilmeden ve boyler devreye alınmadan önce laboratuvar ortamında 10 Bar Hidrostatik Basınç Testine tabi tutulur.

Test sürecinde serpantin içine 10 bar basınçlı su basılır ve basınç manometresinde 30 dakika boyunca sıfır basınç düşümü gözlemlenir. Mikro çatlaklar, kaynak hatası veya flanş rekoru kaçakları hassas dedektörlerle taranır. Bu testten başarıyla geçen tüm sistemler 2 Yıl Resmi Garanti Belgesi ile sertifikalandırılır. 10 bar testini geçmiş bir paslanmaz flex serpantin, merkezi ısıtma kazanının 3-4 barlık çalışma basıncında onlarca yıl patlama, çatlama ve deformasyon riski olmadan güvenle hizmet verir.

10. Sahada Boyler Kireç Temizliği ve Serpantin Revizyon Metodolojisi

Profesyonel bir boyler revizyonu saha mühendislerimiz tarafından şu adımlarla gerçekleştirilir:

1. İzolasyon ve Tahliye: Boyler kazan giriş-çıkış vanaları kapatılır, elektrik beslemesi kesilir ve boyler içerisindeki tonlarca kireçli su dip tahliye vanasından boşaltılır.
2. Flanşın Açılması ve İç Temizlik: Ana boyler flanşı sökülür. Boyler tabanında birikmiş yüzlerce kiloluk kireç ve kalsiyum tortusu mekanik vakum ve emaye koruyucu özel yıkama ekipmanlarıyla tamamen temizlenir.
3. Eski Serpantin ve Anot Kontrolü: Tıkanmış veya delinmiş eski serpantin sökülür, eriyen magnezyum anot çıkarılır.
4. Yeni 316L Flex Serpantin Montajı: Boyler hacmine göre seçilen DN16 veya DN20 paslanmaz flex serpantin ve yeni magnezyum anot çubuğu boyler flanşına monte edilir.
5. Yeni Conta ve Hidrostatik Devreye Alma: Yeni klingerit conta takılarak flanş torklanır. Boyler suyla doldurulur, havası alınır, sızdırmazlık testi yapılır ve kazan sıcak su devresi rejimine sokularak anlık sıcaklık artışı ölçülür.

11. Tesis Yöneticileri İçin Hızlı Teşhis: 5 Dakikada WhatsApp ile Fiyat ve Keşif

Apartman yöneticileri, site müdürleri ve otel teknik sorumluları için zaman ve bütçe planlaması kritiktir. Boylerinizin kireç durumunu öğrenmek, serpantin revizyonu maliyetini belirlemek ve doğalgaz faturanızdaki %35'lik tasarruf potansiyelini hesaplamak için karmaşık keşif süreçlerini beklemenize gerek yoktur.

Kazan dairenizdeki Baymak boylerin genel görünümünü, etiket plakasını ve mevcut flanş bağlantısının fotoğrafını çekerek 0533 046 61 34 numaralı WhatsApp hattımıza göndermeniz yeterlidir. Uzman baş mühendislerimiz 5 dakika içerisinde boylerinizin kapasitesine uygun DN16 veya DN20 AISI 316L paslanmaz flex serpantin projesini belirler, resmi teknik teklifinizi ve amortisman analizinizi tarafınıza iletir.
