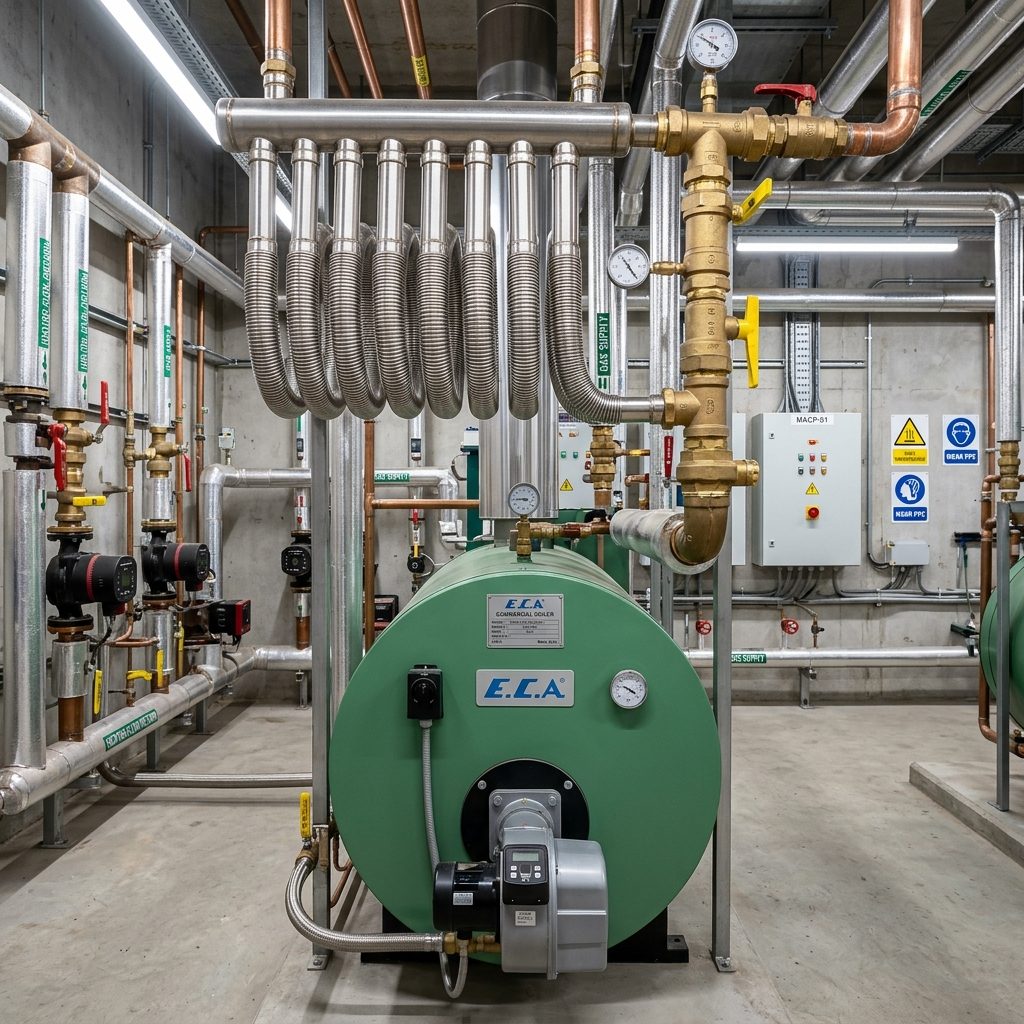

Öğrenci Yurtları ve Pansiyonlarda Merkezi Boyler Kazan Basıncı Yükselmesi ve Serpantin Delinmesi Tamiri

Öğrenci Yurtları ve Pansiyonlarda Merkezi Sıcak Su Dinamiği ve Boyler Yük Profili

Öğrenci yurtları, pansiyonlar, spor salonları ve sosyal tesisler; konut tipi sıcak su tüketim profillerinden çok farklı, son derece agresif pik yük eğrilerine sahiptir. Sabah 06:30 - 08:30 ve akşam 18:00 - 22:00 saatleri arasında yüzlerce öğrencinin aynı anda duş ve lavabo kullanımı, merkezi boyler kazanları üzerinde muazzam bir hidrolik ve termal şok dalgası yaratır. Bu ani debi çekişleri sırasında boyler içerisindeki 60°C sıcak su saniyeler içinde tükenir ve yerine 10-12°C sıcaklığında taze şebeke suyu dolar.

Kazan dairesinde bulunan merkezi kalorifer veya brülör devresi, bu ani sıcaklık düşüşünü kompanse edebilmek adına boyler içerisindeki ısıtıcı serpantin borularına maksimum güçle (80-90°C gidiş suyuyla) yüklenir. Serpantin metalinin iç yüzeyi ile dış yüzeyi arasında saniyeler içinde 70°C'yi aşan sıcaklık farkı (Delta T) meydana gelir. Öğrenci yurtlarında günde en az iki kez yaşanan bu termal gerilim döngüsü, metal yorulmasını hızlandırarak geleneksel düz borulu karbon çelik veya düşük alaşımlı serpantinlerin mikro yapısında kılcal çatlakların oluşmasına zemin hazırlar.

Kazan Dairesinde Basınç Yükselmesi Arızasının Hidrolik Mekanizması

Merkezi ısıtma sistemlerinde kapalı devre kalorifer hattının çalışma basıncı statik yüksekliğe bağlı olarak genellikle 1.5 bar ile 2.5 bar arasında tutulur. Buna karşın, şehir şebekesinden veya hidrofor dairesinden yurt binasına basılan kullanım suyu basıncı 4.0 bar ile 7.0 bar seviyesindedir. Boyler kazanı içerisinde depolanan kullanım suyu ile serpantinin içinden geçen kalorifer ısıtma suyu, normal şartlarda serpantin borusunun et payı ile birbirinden tamamen izole edilmiştir.

Serpantin borusunda korozyon, kireç erozyonu veya metal yorulması neticesinde mikron mertebesinde dahi olsa bir delik açıldığında, hidrolik prensipler gereği yüksek basınçlı bölgeden düşük basınçlı bölgeye doğru kontrolsüz su geçişi başlar. Yani 6 barlık şebeke suyu, delinen serpantin borusunun içine dolarak 2 barlık kapalı devre kalorifer hattına hücum eder. Bunun sonucunda kazan dairesindeki kalorifer manometresi hızla yükselir, kazan emniyet ventilleri 3.0 veya 4.0 bar sınırında açılarak daireye tonlarca su tahliye etmeye başlar. Tesisat sorumluları genellikle arızayı doldurma musluğunun açık kalması veya genleşme tankı membranı yırtılması sansa da, kalıcı basınç yükselmesinin yegane faili delinmiş boyler serpantinidir.

Neden Kaynakla Tamir Yapılamaz? Emaye Yanması ve Metal Yorulması

Sertifikasız tesisatçıların veya acemi ustaların delinen boyler kazanları için en sık önerdiği hatalı işlem, boyler gövdesini spiral taşla kesip delik serpantin borusuna elektrik ark veya oksijen kaynağı yapmaktır. Bu işlem, mühendislik açısından kesinlikle kabul edilemez ve boylerin geri dönülmez şekilde hurdaya çıkmasına neden olan ölümcül bir hatadır. Birincisi; boyler kazanlarının iç yüzeyi korozyonu önlemek amacıyla 850°C'de fırınlanmış titanyum katkılı cam emaye ile kaplıdır. Serpantin bölgesine vurulan 1500°C'lik kaynak arkı, boru çevresindeki ve boyler iç cidardaki tüm emaye tabakasını yakarak kömürleştirir.

İkincisi; serpantin borusu tek bir noktadan delinmiş gibi görünse de, korozyon ve kireç asidi tüm boru cidarını kağıt gibi inceltmiştir. Bir deliğe kaynak yapıldığında uygulanan lokal ısı, hemen yanındaki zayıflamış mikronluk noktalarda yeni çatlaklar ve kılcal yırtıklar patlatır. Boyler tekrar basınç altına alınıp devreye sokulduğunda 24 ile 48 saat içerisinde kaynak dikişinin hemen dibinden yeniden delinir. Emayesi yanan boyler gövdesi ise klorlu kullanım suyu ile doğrudan temas ederek 1-2 ay içinde paslanır ve kazan tamamen çöp haline gelir. Bu nedenle delinen boylere asla kaynak vurulmamalı, sistem flanşlı sökülebilir AISI 316L paslanmaz flex serpantin modülüne dönüştürülmelidir.

AISI 316L Paslanmaz Flex Serpantin Dönüşümünün Malzeme Bilimi Üstünlüğü

Boyler revizyonunda kullandığımız AISI 316L (EN 1.4404) kalite paslanmaz çelik, standart 304 kalite paslanmaz çeliklerden farklı olarak bünyesinde %2.0 - %3.0 oranında Molibden (Mo) ve yüksek oranda Nikel barındırır. Molibden katkısı, özellikle şehir şebeke sularında ve kuyu sularında yoğun olarak bulunan klor iyonlarının (Cl-) metal yüzeyinde oluşturduğu çukurcuk (pitting) korozyonuna ve gerilmeli korozyon çatlağına karşı aşılmaz bir kalkan görevi görür. Düşük karbonlu ('L' - Low Carbon) yapısı ise kaynak dikişlerinde krom karbür çökelmesini engelleyerek taneler arası korozyon riskini sıfıra indirir.

Flex serpantinin körüklü (ondüleli) yapısı, hidrodinamik açıdan sürekli türbülanslı akış (turbulent flow) meydana getirir. Düz borularda laminar akış sebebiyle boru yüzeyine yapışan durgun su filmi ısı transferini yavaşlatırken, flex körük kıvrımları suyu sürekli karıştırarak ısı geçiş katsayısını (U değeri) %40'a varan oranda artırır. Ayrıca körüklü tasarım, termal genleşme ve büzüşmelerde bir yay gibi esneyerek gerilim birikmesini önler; metal yorulmasına bağlı çatlama riskini tamamen bertaraf eder.

Kendi Kendini Temizleyen Körük Yapısı ile Sıfır Kireç Tutma Mekanizması

Yurt ve pansiyonların en büyük işletme maliyetlerinden biri, kazan sularındaki kalsiyum (Ca²⁺) ve magnezyum (Mg²⁺) iyonlarının serpantin yüzeyine çökmesiyle oluşan kireç (kışır) tabakasıdır. Düz borulu serpantinlerde 1 mm kalınlığındaki kireç tabakası ısı transfer verimini %10-12 oranında düşürürken, 3 mm kireç yakıt tüketimini %25 artırır ve serpantinin aşırı ısınıp delinmesine yol açar.

AISI 316L paslanmaz flex serpantinler ise körüklü profilleri sayesinde 'kendi kendini temizleme' (self-descaling) kabiliyetine sahiptir. Boyler içerisindeki su sıcaklığı değiştikçe ve su debisi dalgalandıkça körük boğumları mikro düzeyde eksenel olarak esner. Kireç kristalleri rijit bir yapıya sahipken, paslanmaz flex borunun elastik yüzeyi mikronluk hareketlerle kireç kabuğunu çatlatır ve yüzeyinde tutunamayan kireç pullar halinde boylerin tabanına dökülür. Böylece serpantin yüzeyi daima ilk günkü gibi temiz kalır ve ısı transfer performansı yıllar boyunca asla düşmez.

Kapasiteye Göre Mühendislik Çap Seçimi: DN16 vs DN20 Standartları

Boyler imalatında ve serpantin yenileme mühendisliğinde doğru çap seçimi, primer devreden sekonder devreye aktarılacak ısıl gücün (kW) hidrolik debi limitlerine takılmadan transfer edilmesini sağlar. Mühendislik standartlarımız doğrultusunda boyler hacimlerine göre çap ayrımı şu şekilde uygulanır:

1. 500 Litre Altı Boylerler (100L - 450L): Bu kapasitedeki konut, küçük pansiyon ve villa tipi boylerlerde DN16 (1/2" - 5/8") ölçüsünde AISI 316L paslanmaz flex serpantin demeti kullanılır. Serpantin boyu, boylerin geometrik iç hacmine göre 15 ila 25 metre arasında hesaplanır ve kompakt bir helezon yapı oluşturulur.

2. 500 Litre ve Üzeri Sanayi Tipi Boylerler (500L - 5000L): Öğrenci yurtları, oteller, spor salonları, AVM'ler ve hastaneler gibi yüksek pik debili tesislerde DN20 (3/4") ölçüsünde ağır hizmet tipi AISI 316L paslanmaz flex serpantin kullanılır. 1500L, 2000L veya 3000L dev boylerlerde ise hidrolik direnci düşürmek ve debiyi dengelemek adına çift hatlı (paralel beslemeli) DN20 flex demetleri kör flanş üzerine özel kaynak fikstürleriyle entegre edilir.

Boyler Flanş-Conta Değişimi, 10 Bar Hidrostatik Test ve 2 Yıl Garanti Standardı

Uyguladığımız revizyon sürecinde boyler gövdesi üzerinde herhangi bir kesme, delme veya kaynak işlemi yapılmaz. Boylerin ön veya alt kısmında bulunan mevcut temizlik flanşı sökülür. Bu flanşın ölçülerine, cıvata eksen dairesi çapına (PCD) ve delik sayısına birebir uygun olarak lazer kesimle imal edilen yeni kör flanş üzerine AISI 316L flex serpantinler TIG/Argon kaynağı ile sabitlenir.

Sızdırmazlık elemanı olarak standart kauçuk veya kalitesiz contalar yerine, 150°C sıcaklığa ve agresif kimyasallara dayanıklı EPDM veya Klingrit flanş contaları kullanılır. İmalatı tamamlanan serpantinli flanş modülü, boylere montajı yapılmadan önce atölye ortamında 10 Bar Hidrostatik Basınç Testine tabi tutulur. En az 30 dakika boyunca 10 bar basınç altında sıfır sızıntı kriterini karşılayan ürünler boylere takılır. Gerçekleştirilen tüm bu mühendislik dönüşümü ve malzeme kalitesi, firmamız tarafından 2 Yıl Resmi Garanti Belgesi ile güvence altına alınır.

Magnezyum Anot Çubuğu Katodik Koruması ve Periyodik Kireç Temizliği

Bir boylerin ömrünü belirleyen en kritik koruma unsuru kurbanlık magnezyum anot çubuğudur (DIN 4753-6 standardı). Magnezyum, çelikten ve paslanmaz çelikten elektrokimyasal olarak daha aktif bir metal olduğu için su içerisindeki galvanik korozyon akımlarını kendi üzerine çeker. Boyler gövdesi ve serpantin yerine magnezyum anot eriyerek kurban olur. Öğrenci yurtlarında yoğun sıcak su kullanımı nedeniyle standart anot çubukları 1 yıl içerisinde tamamen eriyip tükenebilir.

Serpantin dönüşümü sırasında boyler içerisine yüksek saflıkta yeni magnezyum anot çubukları monte edilir. Tesis yöneticilerine yılda en az bir kez anot kontrolü ve boyler tabanında biriken kireç tortularının flanş kapağından tahliye edilmesi tavsiye edilir. İhmal edilen anot değişimi, serpantin paslanmaz olsa dahi boyler sacının korozyona uğrayarak delinmesine yol açabilir.

Yurt ve Tesis Yöneticileri İçin 5 Dakikada WhatsApp ile Hızlı Teşhis ve İletişim

Öğrenci yurtlarında ve otellerde sıcak suyun kesilmesi, yüzlerce insanın mağduriyeti ve ciddi işletme krizleri anlamına gelir. Bu kritik durumlarda haftalarca yeni boyler siparişi beklemek veya kazan dairesini inşaat alanına çevirmek kabul edilemez. Tesis teknik sorumluları, arızalı boylerin marka-model etiketini ve gövde üzerindeki temizlik flanşının fotoğrafını metreyle birlikte çekerek uzman mühendislik hattımıza iletebilir.

İletişim Numaramız: 0533 046 61 34
WhatsApp üzerinden göndereceğiniz fotoğraflar ve teknik veriler doğrultusunda, baş mühendislerimiz 5 dakika içerisinde boylerinizin kapasitesine uygun DN16 veya DN20 AISI 316L paslanmaz flex serpantin projesini çıkarır, sabit maliyetli teklifinizi hazırlar ve aynı gün içerisinde atölyemizde imalata başlayarak tesisinizi minimum duruş süresiyle kesintisiz sıcak suya kavuşturur.
