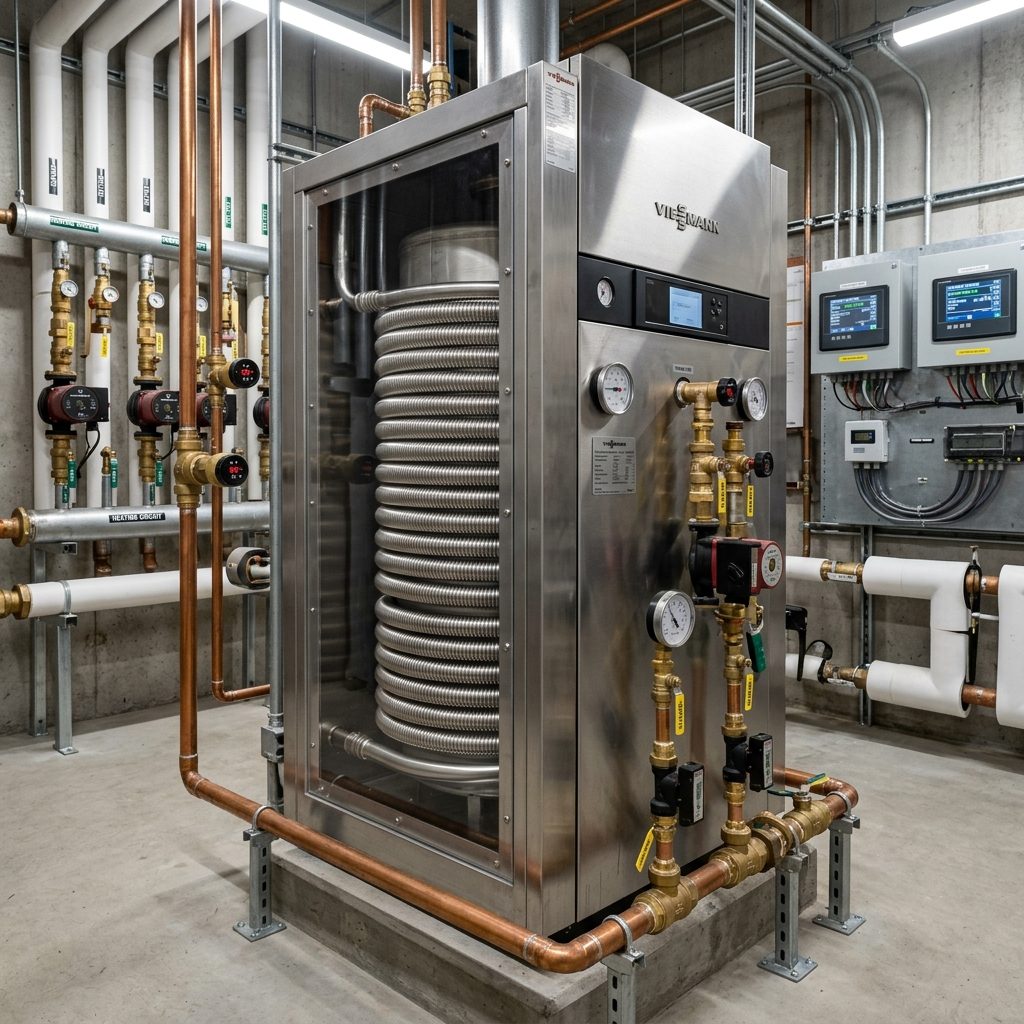

Apartman, otel, sosyal tesis ve hastane kazan dairelerinde kullanılan Viessmann boylerlerin flanş kapağı, yüksek basınca dayanıklı conta değişimi ve korozyon önleyici montaj standartlarını içeren 10 bar sızdırmazlık mühendislik rehberi.
Merkezi sıcak su üretim sistemlerinin kalbi olan Viessmann boyler kazanları; apartmanlar, siteler, oteller, hastaneler, spor salonları ve AVM'ler gibi yüksek hacimli kullanım gerektiren yapılarda kesintisiz kullanım sıcak suyu temin eder. Bu boyler gövdelerinin alt veya yan kısımlarında yer alan flanş kapakları; ısıtıcı serpantin grubunun kazana giriş yaptığı, magnezyum anot çubuğunun bağlandığı ve periyodik kireç temizliği ile muayene işlemlerinin yürütüldüğü en kritik mekanik bağlantı noktalarıdır.
Sıcak su kazan dairelerinde boyler içi su sıcaklığı 55°C ile 85°C arasında sürekli dalgalanır. Bu termal döngü, boyler gövdesi ile flanş kapağı arasında mikro düzeyde genleşme ve büzülme kuvvetleri (ΔL = α · L · ΔT) oluşturur. Flanş kapağının rijitliği ve kullanılan contanın elastik hafızası, sistemin yüksek hidrostatik basınç altında sızdırmazlığını korumasını sağlayan temel dinamiktir. Flanş bölgesinde meydana gelecek en ufak bir sızdırma, yalnızca su kaybına yol açmaz; kazan dairesi elektrik panolarına, otomasyon sensörlerine ve boyler taban izolasyonuna geri dönülemez zararlar verir.
Çok katlı konut projelerinde ve büyük ölçekli tesislerde boyler devreleri, hidrofor sisteminin dinamik basma yüksekliğine, şebeke pik dalgalanmalarına ve koç darbesi (su çekici) şoklarına maruz kalır. Statik işletme basıncı 4 ila 6 bar seviyesinde olsa dahi, hızlı açılıp kapanan zon vanaları ve ani yük değişimleri anlık olarak basıncı 8-9 bar seviyelerine fırlatabilir. Bu nedenle Viessmann boyler flanş kapağı ve sızdırmazlık elemanları 10 bar hidrostatik test basıncına tam mukavemet gösterecek mühendislik toleranslarıyla dizayn edilmelidir.
Flanş cıvataları üzerine binen toplam eksenel çekme gerilmesi, boyler flanş delik çapı ve sistem tepe basıncı ile doğrudan orantılıdır (F = P · A). 10 bar test basıncında 200 mm anma çapına sahip bir flanş kapağı yüzeyine yaklaşık 3.140 kgf (31 kN) değerinde devasa bir hidrolik itme kuvveti etki eder. Bu kuvvetin dairesel çevre boyunca homojen dağıtılmaması, contanın tek taraftan ezilmesine veya flanş açıklığından dışarı doğru kusmasına (blow-out) neden olur.
Saha mühendisliği gözlemlerimize göre Viessmann boyler flanş kapaklarında yaşanan sızdırmazlık kayıplarının %80'i üç temel faktörden kaynaklanır: Yanlış torklama, mikronize kimyasal deformasyon ve galvanik korozyon. Boyler tabanında biriken sert kireç taşları (kalsiyum karbonat ve magnezyum hidroksit çökeltileri), flanş kapağının iç yüzeyine temas ederek ısı transferini bloke eder. Bu durum flanş kapağında lokal aşırı ısınma bölgeleri (hot-spot) oluşturur ve standart contaların vulkanizasyon yapısını bozarak gevrekleştirir.
Ayrıca, kavitasyon darbeleri ve kireç temizliği esnasında yüzeyde bırakılan agresif kimyasal asit kalıntıları, flanş basma yüzeyinde (sealing face) mikro kılcal kanallar açar. Bu kanallar boyunca ilerleyen sıcak su, cıvata dişlerine kadar ulaşarak paslanmayı hızlandırır ve flanş cıvatalarının mekanik gerilme dayanımını düşürür.
Kazan dairelerinde su kaçıran bir Viessmann boyler görüldüğünde yapılan en büyük mühendislik ve uygulama hatası, flanş kapağı etrafına veya boyler kovanına kaynak dolgusu yaptırmaktır. Viessmann boylerlerin iç yüzeyi, DIN 4753 standartlarına uygun olarak yüksek sıcaklıkta fırınlanmış camsı titanyum emaye tabakası ile kaplanmıştır. Emaye kaplama, boyler çelik gövdesini sudaki çözünmüş oksijenin korozif etkisinden ayıran mutlak bir bariyerdir.
Elektrik ark veya gazaltı kaynağı esnasında ortaya çıkan 1.500°C'nin üzerindeki noktasal ısı, boyler sacının arka tarafındaki cam emaye tabakasını anında çatlatır, yakar ve gövdeden pullanarak dökülmesine yol açar. Kaynak yapılan bölgenin arkasında çıplak kalan karbon çeliği sac, klorlu ve sıcak kullanım suyu ile temas ettiği andan itibaren hızlandırılmış elektrokimyasal korozyona uğrar. Birkaç ay içerisinde sac kalınlığı mikron mertebelerine inerek boyler geri dönülemez şekilde delinir ve kullanılamaz hale gelir. Flanş bölgesi arızalarında çözüm asla kaynak değil; sertifikalı flanş kapağı, özel elastomerik conta grubu ve korozyonsuz bağlantı aparatlarının kullanılmasıdır.
Viessmann boylerlerin ısıtma performansını maksimum seviyeye çıkarmak ve kireç kilitlenmelerini önlemek için flanş kapağına entegre edilen ısıtıcı boru grubunun malzeme seçimi hayati önem taşır. Bünyesinde %2-3 oranında Molibden (Mo), %16-18 Krom (Cr) ve %10-14 Nikel (Ni) barındıran AISI 316L (EN 1.4404) kalite paslanmaz flex serpantinler, klor korozyonuna ve çukurlaşma (pitting) aşınmasına karşı en üstün dayanımı sergiler. Dalgalı flex boğum geometrisi, ısınma-soğuma esnasında mikro genleşmelerle kireç tabakasını kendi üzerinden kırıp atarak daima pürüzsüz ısı transfer yüzeyi sunar.
Kazan dairesi kapasite ve hidrolik hesaplamalarına göre flanş kapağına bağlanacak AISI 316L flex serpantin çapları kesin mühendislik standartlarına göre belirlenmelidir:
- 500 Litre Altı Viessmann Boylerler (100L - 450L): Bu kapasitelerdeki boyler flanşlarına DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin entegrasyonu yapılır. Düşük primer hat debisinde optimum akış hızı ve yüksek ısı transfer katsayısı sağlanır.
- 500 Litre ve Üzeri Viessmann Boylerler (500L - 5000L): Yüksek sıcak su talebi olan merkezi sistemlerde, basınç kayıplarını minimize etmek ve kazan devresi sirkülasyon pompasını zorlamamak adına DN20 (3/4") AISI 316L paslanmaz flex serpantin veya çift hatlı sanayi tipi flex serpantin demetleri kullanılır. Bu sayede 10 bar işletme şartlarında dahi debi daralması yaşanmadan homojen boyler şarjı gerçekleştirilir.
Viessmann boyler flanş sızdırmazlığında kullanılacak contanın kimyasal ve mekanik yapısı, sistemin ömrünü belirler. Piyasada sıklıkla yapılan hata, boyler flanşlarında soğuk su tesisatı için üretilmiş ucuz kauçuk veya klingerit contaların kullanılmasıdır. Bu contalar 60°C üzerindeki sıcaklıklarda plastik deformasyona uğrayarak sıkışma elastikiyetini kaybeder.
10 bar basınç ve 95°C tepe sıcaklık şartlarına dayanacak contalar şu spesifikasyonlara sahip olmalıdır:
- Yüksek Yoğunluklu EPDM (Peroksit Kürlü): 120°C sürekli çalışma sıcaklığına dayanıklı, içme suyu hijyen onaylı (WRAS/KTW) ve klorlu şebeke suyuna karşı maksimum kimyasal stabilite.
- Metal Takviyeli Saf Grafit Contalar: Yüksek mekanik dayanım gerektiren büyük çaplı flanşlarda içten paslanmaz çelik sac lamine edilmiş grafit conta tipleri, termal şoklarda sıfır deformasyon sağlar.
- FDA Onaylı Medikal Silikon: Özellikle hastane ve gıda tüketimi yapılan sosyal tesis Viessmann boylerlerinde koku ve tat bırakmayan yüksek sıcaklık silikon contaları tercih edilir.
Viessmann boyler flanş kapağı söküldüğünde yapılması gereken en kritik koruyucu bakım adımı, magnezyum anot çubuğunun kontrolü ve boyler tabanındaki kireç çamurunun tahliyesidir. Magnezyum anot, boyler içerisindeki elektrokimyasal korozyon zincirinde kendini feda eden katodik koruma elemanıdır. Çelik gövde ve flanş kapağının paslanmaması için anot çubuğu eriyerek elektron salgılar.
Eğer flanş kapağındaki magnezyum anot çubuğunun çapı orijinal boyutunun %50'sinin altına inmişse veya üzeri tamamen kireç kılıfıyla kaplanarak işlevsiz kalmışsa derhal yenisi ile değiştirilmelidir. Flanş kapağının iç yüzeyine oturan kireç tortuları ortamdan uzaklaştırılmadan takılan yeni contalar, kireç kristallerinin basma yüzeyini çizmesi sebebiyle kısa sürede tekrar su kaçırmaya mahkumdur. Bu nedenle conta değişimi öncesi nötr pH değerine sahip solüsyonlarla hassas kireç temizliği yapılmalıdır.
Profesyonel bir boyler flanş kapağı revizyonu şu mühendislik adımlarıyla yürütülür:
1. İzolasyon ve Tahliye: Boyler primer (kazan) ve sekonder (kullanım suyu) hat vanaları kapatılır, emniyet ventili açılarak sistem basıncı sıfırlanır ve boyler taban drenajından tamamen boşaltılır.
2. Flanş Demontajı: Karşılıklı cıvatalar gevşetilerek flanş kapağı dikkatlice ayrılır. İçerideki kireç ve tortu temizlenir.
3. Basma Yüzeyi Temizliği: Gövde flanş yüzeyi ve kapak yuvası pürüzsüz hale getirilir; tel fırça veya zımpara ile metal talaşı oluşturmadan temizlenir.
4. Conta ve Flex Serpantin Entegrasyonu: Yeni peroksit kürlü EPDM conta, merkezleme tırnaklarına uygun şekilde kuru olarak (asla sıvı conta sürülmeden) yerleştirilir. Gerekirse DN16 veya DN20 AISI 316L flex serpantin flanş geçiş rekorları sıkılır.
5. Çapraz Torklama: Cıvatalar yıldız/çapraz sıkma paterni ile tork anahtarı kullanılarak 3 kademede (ön tork %30, ara tork %60, nihai tork %100 - üretici cıvata sınıfına göre genellikle 45-65 Nm aralığında) homojen olarak sıkılır.
Montajı tamamlanan Viessmann boyler flanş grubu derhal işletmeye alınmaz. Kazan dairesi emniyeti için hidrostatik basınç testi uygulanır. Boyler soğuk su ile doldurularak içerideki hava en üst pürjör noktasından tamamen tahliye edilir. Ardından kalibre edilmiş hidrostatik test pompası ile sistem basıncı kademeli olarak 10 bar seviyesine yükseltilir.
10 bar basınç altında sistem en az 30 dakika boyunca bekletilir. Manometre ibresinde hiçbir düşüş olmamalı, flanş çevresinde ve cıvata diplerinde tek bir mikro damlama dahi gözlenmemelidir. Testi başarıyla geçen tüm Viessmann boyler flanş kapağı, conta ve AISI 316L paslanmaz flex serpantin uygulamalarımız kurumsal olarak 2 Yıl Resmi Garanti Belgesi ile güvence altına alınır.
Merkezi sıcak su sistemlerinde meydana gelen boyler flanş sızıntıları, plansız sıcak su kesintilerine ve tesis sakinlerinin anlık mağduriyetine yol açar. Zaman kaybetmeden doğru parçayı tespit etmek ve teknik ekibimizden destek almak için kazan dairenizdeki arızalı Viessmann boylerin flanş bölgesinin, etiketinin ve bağlantı noktalarının net bir fotoğrafını çekmeniz yeterlidir.
Fotoğrafı 0533 046 61 34 numaralı WhatsApp hattımıza ilettiğinizde, uzman boyler mühendislerimiz 5 dakika içerisinde flanş ölçülerini, boyler litre kapasitesine göre gerekli serpantin çapını (DN16 veya DN20) ve conta tipini analiz ederek tarafınıza yerinde müdahale ve net fiyat teklifi sunmaktadır.
İstanbul genelinde aynı gün 30-45 dakikada, Türkiye genelinde 81 ilde yerinde mobil ekiplerimizle delinen boylerlerinizi kireç tutmayan 316L paslanmaz flex serpantin ile garantili yeniliyoruz.
