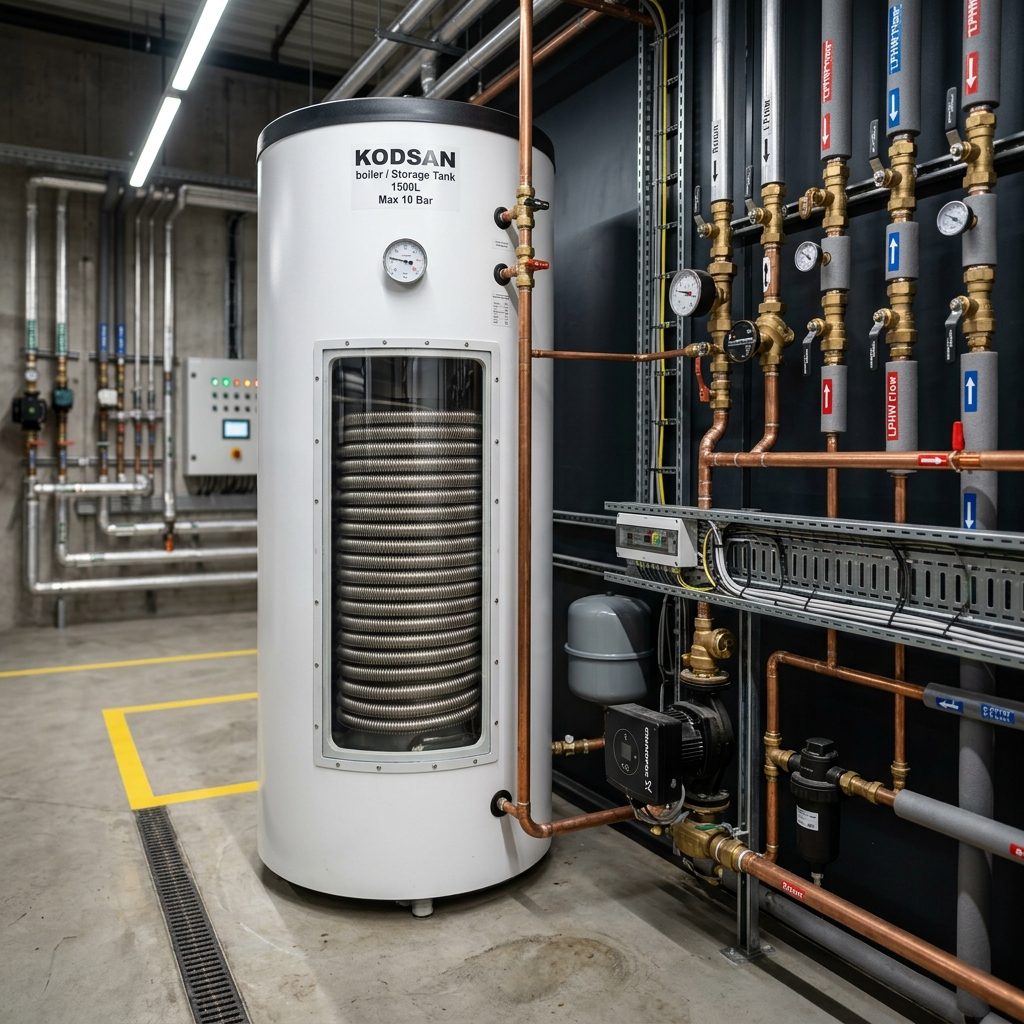

Alışveriş Merkezleri Merkezi Boylerlerinde Flanş Conta Kaçağı ve 10 Bar Yüksek Sıcaklık Sızdırmazlık

1. Alışveriş Merkezlerinde Merkezi Boylerlerin Termo-Mekanik Dinamikleri ve 10 Bar Pik Basınç Rejimi

Alışveriş merkezleri (AVM), restoranlar, sinemalar, ortak wc alanları ve teknik hacimleriyle günün 18 saati aralıksız değişken debili kullanım sıcak suyu tüketen devasa tesislerdir. Bu tesislerin mekanik merkezlerinde bulunan 1000 litreden 5000 litreye kadar değişen merkezi boyler tankları, sürekli bir termal şok ve dinamik hidrolik dalgalanma altında çalışır. Sabah saatlerinde başlayan mutfak hazırlıkları ve genel temizlik periyotları sırasında boyler içerisindeki sıcaklık hızla 65°C - 70°C bandından 30°C seviyelerine düşebilmekte, otomasyon vanalarının ani açılıp kapanmasıyla 8 bar ile 10 bar arasında hidrostatik pik basınçlar (su koçu darbeleri) meydana gelmektedir.

Bir boylerin çalışma rejimi statik bir depolama mantığıyla açıklanamaz. Kazan dairesinden gelen 80°C - 90°C primer devre besleme hattı, boyler gövdesindeki flanş bağlantılarına doğrudan temas eder. Termal genleşme katsayılarının farklılığı (gövde sacı, saplama cıvataları ve conta malzemesi arasındaki genleşme farkları), flanş yüzeyinde mikrometre düzeyinde açısal çarpılmalara sebep olur. 10 bar hidrostatik işletme basıncında bu mikro açıklıklar, yüksek sıcaklıktaki suyun contayı deforme etmesi ve flanş aralığından dışarı sızması için yeterli itici kuvveti sağlar. Bu durum yalnızca bir su kaybı değil, mekanik aksamın ve boyler cidarının hızla korozyona uğramasına yol açan zincirleme bir arıza sürecinin başlangıcıdır.

2. Flanş Conta Kaçağının Termal ve Kimyasal Fiziği: Neden Sızdırır?

Merkezi boyler flanşlarında meydana gelen sızıntıların temelinde üç ana mekanizma yatar: Termal gevşeme (creep relaxation), kimyasal sertleşme (elastomer pişmesi) ve yetersiz tork dağılımı. Sıcak su boylerlerinde kullanılan standart EPDM veya klingerit tipi contalar, sürekli 60°C üzerindeki sıcaklık ve çözünmüş oksijen içeren şebeke suyu ile temas ettiğinde elastikiyet modülünü (Young modülü) kaybeder. Zamanla sertleşen ve kırılganlaşan conta malzemesi, flanş saplamalarının uyguladığı yüzey basıncını homojen olarak dağıtamaz hale gelir.

Diğer kritik bir arıza mekanizması ise hidrotermal mikro çatlak korozyonudur. Boyler flanş yüzeyi ile karşı flanş arasına sıkışan klor iyonları ($Cl^-$), sıcaklığın etkisiyle yerel olarak konsantre olur. Bu kimyasal ortam, contanın sızdırmazlık dudağını aşındırır ve kılcal sızıntı kanalları oluşturur. 10 bar basınç altındaki su, bu kılcal kanallardan geçerken kavitasyonel erozyon etkisi yaratır ve sızıntı debisi saatler içerisinde logaritmik olarak artar. Eğer flanş saplamaları tork anahtarı kullanılmadan, karşılıklı çapraz sıkma sırasına uyulmadan gelişigüzel sıkılmışsa, flanş yüzeyinde oluşan asimetrik gerilme contanın bir noktadan dışarı doğru ezilmesine (blow-out) neden olur.

3. Neden Delinen veya Çatlayan Boylere Asla Kaynak Yapılmaz?

Saha tecrübelerimizde apartman ve AVM teknik sorumlularının en sık düştüğü ölümcül mühendislik hatası, flanş boynundan veya gövde sacından su kaçıran boylerlere kaynak yapılmasıdır. Emaye kaplı boylerler, iç yüzeylerinde 200 ila 400 mikron kalınlığında camsı silikat tabakası (titanyum emaye) barındırır. Bu emaye tabakası 850°C fırınlama sıcaklığında çelik sac ile moleküler düzeyde kaynaşmıştır. Gövdeye dışarıdan uygulanan elektrik ark kaynağı veya gazaltı kaynağı sırasında sıcaklık kaynak dikişinde 1400°C'yi aşar.

Bu aşırı yerel ısı girdisi, iç yüzeydeki emaye tabakasının ani termal şokla pul pul dökülmesine, yanmasına ve gözle görülemeyen mikronluk çatlakların oluşmasına yol açar. Emayesi yanan bölgede çıplak kalan st37/st44 çelik sac, sıcak su ve çözünmüş oksijenle doğrudan temas eder. Galvanik korozyon hızı o noktada normalin 50 katına çıkar. Kaynak yapılan bir boyler, uygulanan işlemden sonraki 2 ila 6 ay içerisinde tam kaynak dikişinin kenarından delinir ve sac lif lif ayrılarak tamiri imkansız hale gelir. Bu nedenle, kaçak yapan bir boyler gövdesine kaynak yapılmaz; bunun yerine flanş kovanı revizyonu, özel conta yatağı taşlaması ve içten montajlı paslanmaz serpantin dönüşümü uygulanmalıdır.

4. AISI 316L Paslanmaz Flex Serpantin Teknolojisi ve Boyler İçi Dönüşüm Standartları

Merkezi boylerlerde eskiyen, kireçten tıkanan veya patlayan karbon çelik serpantinlerin yerine AISI 316L paslanmaz flex serpantin teknolojisi uygulanmalıdır. AISI 316L (EN 1.4404) ostenitik paslanmaz çelik, kimyasal bileşimindeki %16-18 Krom, %10-14 Nikel ve en önemlisi %2-3 Molibden (Mo) katkısı sayesinde klorlu kullanım sularında çukurcuk (pitting) ve yarık korozyonuna karşı benzersiz bir direnç sergiler.

Paslanmaz flex serpantinin oluklu (koruge) geometrik yapısı, boyler içi ısı transferinde devrim yaratır. Akışkanın boru içerisindeki hareketi sırasında türbülans sürekli yüksek tutulur ($Re > 10.000$), bu da sınır tabaka kalınlığını minimize ederek ısı geçiş katsayısını ($U$) maksimuma çıkarır. Ayrıca, sıcaklık dalgalanmaları sırasında oluklu yapının mikro genleşme ve büzülme hareketleri, boru yüzeyine kalsiyum karbonat ($CaCO_3$) kristallerinin tutunmasını engeller. Bu 'kendi kendini temizleme' (self-descaling) kabiliyeti, boylerin 10 yıl sonra dahi ilk günkü ısıl verimle çalışmasını garanti eder.

5. Boyler Kapasitelerine Göre Serpantin Çapı ve Hidrolik Mühendislik Standartları

Merkezi boyler sistemlerinin serpantin dönüşümünde doğru anma çapı (DN) seçimi hayati önem taşır. Yetersiz boru çapı aşırı basınç düşümüne ve primer devre sirkülasyon pompasının kavitasyona girmesine yol açarken, gereğinden büyük çaplar boyler flanş ağzından montajı imkansız kılar. Mühendislik standartlarımız gereğince kapasite sınıflaması şu şekilde uygulanır:

- 500 Litre Altı Boylerler (100L - 450L): Bu hacim aralığındaki villa, küçük pansiyon ve lokal spor salonu boylerlerinde DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin uygulanır. Düşük primer debilerde yüksek lineer hız sağlanarak ısı transferi optimize edilir.
- 500 Litre ve Üzeri Boylerler (500L - 5000L): AVM'ler, büyük siteler, oteller ve hastanelerde kullanılan yüksek hacimli boylerlerde kesinlikle DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya paralel çift hatlı sanayi tipi flex demetleri kullanılır. Bu çap, primer kazandan gelen yüksek debili (3-10 $m^3/h$) kızgın suyun veya sıcak suyun minimum hidrolik dirençle boyler içerisinden geçmesini ve 1000 litrelik bir tankın 25 dakikada 10°C'den 60°C'ye ulaşmasını sağlar.

Tüm imalatlarımız fabrika ortamında 10 Bar Hidrostatik Basınç Testine tabi tutulmakta ve sistem 2 Yıl Resmi Garanti Belgesi ile devreye alınmaktadır.

6. Magnezyum Anot Çubuğu Koruması ve Katodik Güvenlik Analizi

Boylerlerin iç gövde ömrünü belirleyen en kritik koruma unsuru kurbanlık magnezyum anot (Mg) çubuğudur. Magnezyum, çeliğe (Demir - Fe) kıyasla çok daha düşük bir standart elektrot potansiyeline ($-2.37 V$) sahiptir. Bu sayede boyler suyla dolduğu andan itibaren galvanik pil mekanizması devreye girer; magnezyum anot elektron vererek korozyona uğrar ve boyler gövde sacını (katot) korozyondan korur.

AVM gibi devasa su tüketimi olan yerlerde, suyun iletkenliğine ve klor konsantrasyonuna bağlı olarak magnezyum anotlar yılda 1 ila 2 kg arasında kütle kaybeder. Eğer anot çubuğu her yıl periyodik olarak kontrol edilip yenilenmezse, kurban edilecek metal kalmadığında korozyon doğrudan flanş kaynak boyunlarına ve gövde sacına yönelir. Flanş sızıntılarının %40'ı, tükenmiş magnezyum anotların flanş yüzeyini kavitasyonel korozyona terk etmesinden kaynaklanmaktadır. Bu nedenle her serpantin veya flanş bakımında 99.9% saf magnezyum anot montajı zorunludur.

7. Boyler Kireç Temizliği ve Yüksek Sıcaklık Flanş Conta Revizyon Adımları

Merkezi boyler flanş contasının değiştirilmesi ve kireç temizliği basit bir mekanik sök-tak işlemi değil, titiz bir mühendislik prosedürüdür. Tesis yöneticilerinin takip etmesi gereken doğru adımlar şunlardır:

1. İzolasyon ve Hidrolik Tahliye: Boyler primer (kazan) ve sekonder (kullanım suyu) hatları vanalardan izole edilir. Tahliye vanası açılarak 10 bar basınç tamamen sıfırlanır ve boyler içi su boşaltılır.
2. Flanş Demontajı ve Dip Çamuru Tahliyesi: Ana servis flanşı çapraz cıvata söküm yöntemiyle açılır. Boyler tabanında biriken ve ısı transferini engelleyen kalsiyum karbonat çamuru mekanik olarak temizlenir.
3. Kimyasal Temizlik ve Nötralizasyon: Gövde emayesine ve 316L paslanmaz yüzeye zarar vermeyen özel inhibitörlü organik asit solüsyonları ile kireç tabakaları çözülür, ardından alkali solüsyon ile sistem nötralize edilip bol suyla durulanır.
4. Conta Yatağı Taşlama ve Yüksek Sıcaklık Grafitli Conta Montajı: Flanş yüzeyindeki korozyon kraterleri hassas taşlama ile düzeltilir. Sıcak su için özel tasarlanmış, 200°C'ye dayanıklı çelik hasır takviyeli grafitli veya saf PTFE contalar yerleştirilir.
5. Torklu Sıkım ve 10 Bar Hidrostatik Test: Saplamalar DIN EN 1591 standardına uygun olarak kademeli şekilde tork anahtarıyla (örneğin 120 Nm) sıkılır. Boyler şebeke basıncı ile doldurulduktan sonra test pompası ile 10 bar test basıncına çıkarılarak 30 dakika sızdırmazlık gözlemlenir.

8. Apartman, Otel ve Sosyal Tesislerde Boyler Bakım İhmalinin Maliyet Bilançosu

Bir AVM veya 150 dairelik bir sitede boyler patlaması ya da flanş kopması, sadece bir boyler yenileme masrafı yaratmaz. Gece saatlerinde 10 bar basınçla fışkıran 65°C'deki tonlarca sıcak su, kazan dairesindeki hidrofor gruplarını, otomasyon panolarını, frekans invertörlerini ve jeneratör odalarını sular altında bırakabilir. Oluşacak doğrudan elektriksel zarar boyler maliyetinin 10 katına ulaşabilir.

Ayrıca, kireç kaplanmış ve serpantini tıkalı bir boyler, istenen kullanım suyu sıcaklığına ulaşabilmek için merkezi kazanı sürekli yüksek modülasyonda çalışmaya zorlar. Bu durum AVM ve sitelerin aylık doğalgaz tüketiminde %25 ila %35 oranında gizli bir enerji israfı yaratır. Zamanında yapılacak AISI 316L paslanmaz flex serpantin dönüşümü ve flanş conta revizyonu, sağladığı enerji verimliliği ile kendi maliyetini ortalama 4 ila 6 ay içerisinde amorti eder.

9. Hızlı Teşhis Protokolü: WhatsApp ile 5 Dakikada Flanş ve Serpantin Analizi

Kazan dairenizde su sızıntısı, flanş çevresinde beyaz kireç birikintisi, pas akıntısı veya boylerinizin suyu geç ısıtması gibi problemler yaşıyorsanız, sistemi riske atmadan uzman mühendis kadromuzla iletişime geçebilirsiniz. Boylerinizin marka etiketini, flanş bağlantı bölgesini ve genel kazan dairesi durumunu gösteren fotoğrafları 0533 046 61 34 numaralı WhatsApp hattımıza ilettiğinizde, baş mühendislerimiz 5 dakika içerisinde ön teşhisi gerçekleştirir.

Flanş anma çapı, conta tipi, tank hacmi ve serpantin yerleşim geometrisi incelenerek tesisinize en uygun AISI 316L paslanmaz flex serpantin ve flanş kiti çözümü, 10 bar basınç garantisi ve 2 yıl resmi garanti belgesiyle projelendirilip aynı gün içinde tarafınıza teklif olarak sunulur.
