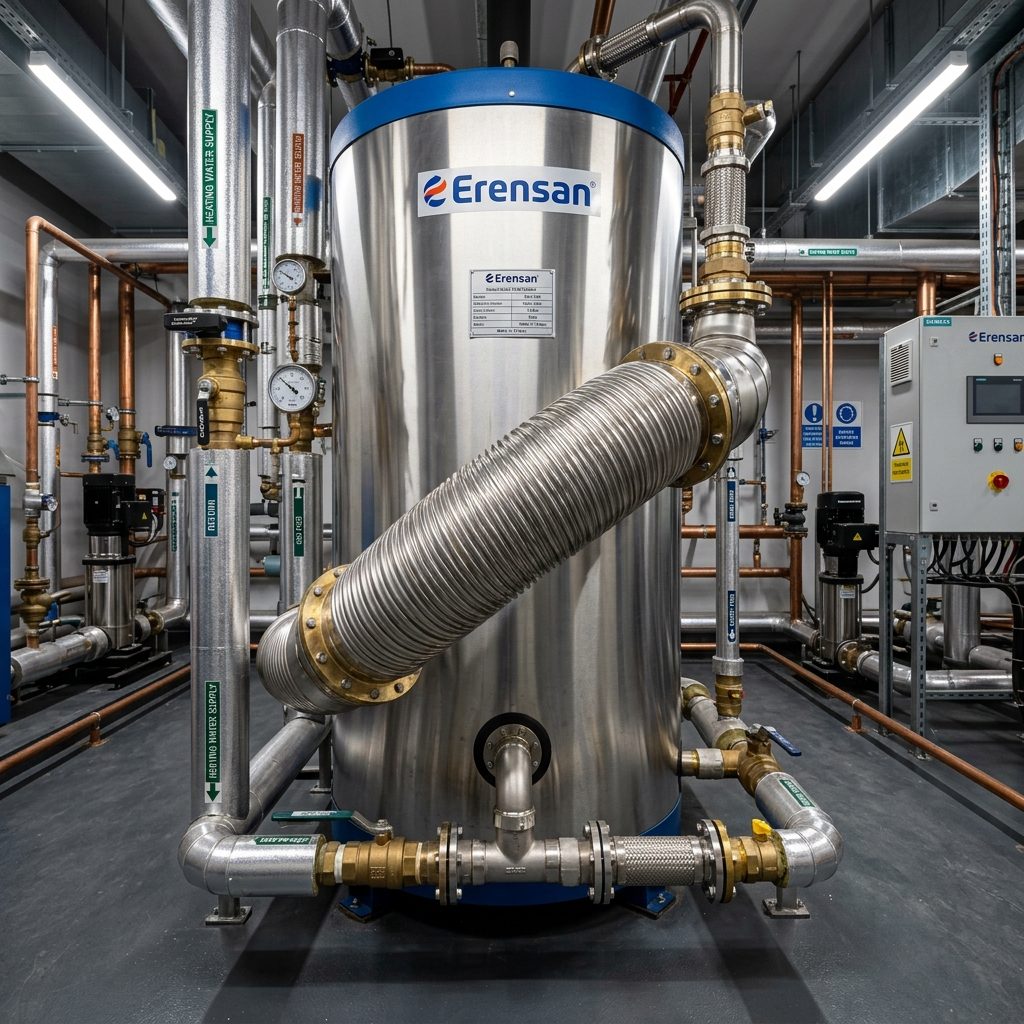

İkitelli & Çerkezköy OSB Tekstil Fabrikalarında Erensan ve Akkaya Buhar Boyler Serpantin Revizyonu

İkitelli ve Çerkezköy OSB Tekstil Tesislerinde Buharlı Boyler Dinamikleri

Tekstil terbiye, boyahane, kontinü yıkama ve ramöz hatlarının kesintisiz çalıştığı İkitelli ve Çerkezköy Organize Sanayi Bölgelerinde sıcak su talebi, proses sürekliliğinin kalbidir. Bu bölgelerdeki fabrikalarda genellikle 4 bar ile 8 bar doymuş buhar basıncı ile çalışan Erensan ve Akkaya marka dik ve yatık tip endüstriyel buhar boylerleri tercih edilmektedir. Buhar boylerleri, yüksek entalpiye sahip buharın gizli ısısını (buharlaşma entalpisi, h_fg) serpantin yüzeyinde yoğuşarak kullanım suyuna transfer etmesi esasına göre çalışır.

Ancak tekstil yıkama hatlarının anlık yüksek debili sıcak su çekişleri, boyler gövdesi içinde ani sıcaklık düşüşlerine yol açar. Termostatik buhar vanasının aniden tam açık konuma geçmesiyle birlikte serpantin içerisine 140°C - 170°C sıcaklıkta doymuş buhar hücum eder. Dış cidardaki 10°C - 15°C besleme suyu ile serpantin içerisindeki yüksek sıcaklıktaki buhar arasında oluşan devasa Logaritmik Ortalama Sıcaklık Farkı (LMTD), malzeme üzerinde çok şiddetli bir ısıl gerilme (termal şok) yaratır. Bu dinamik yükler, geleneksel karbon çelik veya dikişli bakır serpantinlerin kısa sürede yorularak delinmesine zemin hazırlar.

Termal Şok, Koç Darbesi ve Serpantin Delinmesinin Arıza Fiziği

Buhar serpantinlerinde meydana gelen hasarlar rastlantısal değil, doğrudan termo-mekanik ve elektro-kimyasal süreçlerin bir sonucudur. Serpantin içerisinde buharın yoğuşmasıyla oluşan kondens, doğru bir drenaj ve kondenstop mimarisi yoksa serpantin borusu tabanında birikir. Arkadan gelen yüksek hızlı buhar fazı, bu kondens cebini sürükleyerek serpantin dirseklerinde ve boğumlarında 'koç darbesi' (hydraulic shock / water hammer) olarak bilinen kinetik darbeleri oluşturur.

İkitelli ve Çerkezköy bölgesindeki kuyu sularının yüksek iletkenlik, klorür (Cl-) ve kalsiyum bikarbonat içermesi, korozyon sürecini hızlandırır. Standart boru yüzeylerinde biriken kireç (kalsiyum karbonat - CaCO3) tabakası kalsiyum taşı oluşturur. Kirecin termal iletkenliği (k ≈ 0.5 - 2.0 W/mK), çeliğin termal iletkenliğinden (k ≈ 50 W/mK) katbekat düşüktür. Kireç altında kalan metal yüzeyinde yerel aşırı ısınma (local overheating) meydana gelir ve klor iyonlarının yoğunlaşmasıyla 'oyuklaşma korozyonu' (pitting corrosion) başlar. Sonuç olarak 2-3 mm et kalınlığına sahip serpantinler mikron mertebesinden başlayarak birkaç ay içinde tamamen delinir.

Delinen Serpantine Kaynak Yapmanın Ölümcül Riskleri: Neden Kaynak Tutmaz?

Saha mühendislerinin ve teknik müdürlerin en sık düştüğü yanılgı, delinen boyler serpantinine yerinde elektrik ark veya gazaltı kaynağı ile yama yaptırmaktır. Bir buhar boyleri serpantinine kaynak uygulamak mühendislik açısından kesinlikle kabul edilemez ve geçici bir pansumandan öteye gidemez.

Birincisi, emaye kaplı boylerlerde yapılan her kaynak işlemi, kaynak dikişinin çevresindeki Isıdan Tesir Alan Bölgede (ITAB / HAZ - Heat Affected Zone) emaye tabakasının 900°C - 1200°C sıcaklıkta cam yapısını kaybetmesine, çatlamasına ve pul pul dökülmesine yol açar. Emayesi yanan çıplak çelik sac, agresif kazan suyu ile doğrudan temas ederek galvanik korozyon pili oluşturur ve gövde sacının delinmesine sebep olur.

İkincisi, korozyona uğramış ve kristal yapısı bozulmuş yorgun metal üzerine çekilen kaynak metali, homojen bir metalurjik bağ oluşturamaz. Mikroskobik düzeyde oluşan krater çatlakları ve kılcal gözenekler, 4-6 bar buhar basıncı ve termal genleşme döngüleri altında birkaç gün içerisinde tekrar yarılır. Delinen serpantinden kullanım suyu hattına 6-8 bar basınçla buhar ve kazan kimyasalları karışır; bu durum tekstil boyahanesinde kumaşların lekelenmesine, otellerde ve konutlarda ise musluklardan kaynar su ve buhar fışkırarak can güvenliği riski oluşmasına neden olur.

Malzeme Bilimi Çözümü: %2-3 Molibden Katkılı AISI 316L Paslanmaz Flex Serpantin

Klasik dikişli boruların korozyon ve termal yorulma zaafiyetine karşı en üstün mühendislik çözümü, östenitik yapıda %16-18 Krom, %10-14 Nikel ve kritik olarak %2-3 Molibden içeren AISI 316L (EN 1.4404 / X2CrNiMo17-12-2) paslanmaz çelikten üretilen oluklu (koruge) flex serpantinlerdir.

Molibden (Mo) elementi, paslanmaz çeliğin pasif oksit tabakasını (Cr2O3) klorür iyonlarının saldırısına karşı olağanüstü derecede güçlendirir. Bu direnç Oyuklaşma Direnci Eşdeğer Sayısı (PREN = %Cr + 3.3x%Mo + 16x%N) formülü ile hesaplanır. Standart 304 kalite çelikte PREN değeri 18-19 civarındayken, 316L kalitede bu değer 24-26 seviyesine çıkarak klor korozyonuna karşı tam koruma sağlar.

AISI 316L Flex serpantinlerin dalgalı/koruge geometrisi iki hayati mühendislik avantajı sunar:
1. Kendi Kendini Temizleme (Self-Cleaning): Isınma ve soğuma çevrimlerinde flex boru mikro düzeyde eksenel esneme yapar. Bu esneme, yüzeyde tutunmaya çalışan sert kireç ve kalsiyum kabuklarını kırarak boru yüzeyinden döker; kireç taşı oluşumunu engeller.
2. Yüksek Türbülans ve Isı Transferi: Oluklu geometri, boru iç ve dış çeperinde laminer akış sınır tabakasını kırarak türbülanslı akış yaratır. Bu sayede düz boruya kıyasla ısı taşınım katsayısı (U değeri) %35-%45 oranında artar ve daha küçük boyler hacminde daha yüksek ısıl güç (kW) elde edilir.

Kapasiteye Göre Mühendislik Boyutlandırması: DN16 ve DN20 Standartları

Boyler revizyonlarında serpantin çapı ve yüzey alanı rastgele seçilemez. Isı transfer yüzeyi formülü (Q = U · A · ΔT_lm) üzerinden debi, buhar basıncı ve hedeflenen ısıtma süresine göre hassas boyutlandırma yapılır.

Uyguladığımız zorunlu mühendislik standartları şu şekildedir:

1. 500 Litre Altı Boylerler (100L - 450L Kapasite): Bu kapasitedeki Erensan ve Akkaya boylerlerde DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin uygulanır. DN16 hat, düşük hidrolik direnç ve yüksek ısı geçiş katsayısı ile boylerin 10°C'den 60°C'ye ulaşma süresini buhar beslemesi altında 18-25 dakika bandına indirir.

2. 500 Litre ve Üzeri Boylerler (500L - 5000L Sanayi Tipi Kapasite): Tekstil fabrikalarının ana kullanım suyu tankları olan 1000L, 2000L, 3000L ve 5000L boylerlerde standart olarak DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya yüksek debili hatlar için çift hatlı sanayi tipi flex demeti) projelendirilir. DN20 geometrisi, saatte yüzlerce kilogram buharın yoğuşmasını sağlayacak iç hacmi sunarken kondens tahliyesinde geri basma riskini sıfırlar.

Akkaya ve Erensan Boylerler İçin Kör Flanş Üzeri Modüler Serpantin İmalatı

Tekstil fabrikalarında üretim duruşu doğrudan finansal kayıp demektir. Bu nedenle revizyon stratejimiz, gövdeyi sökmeden 'Kör Flanş Entegreli Tak-Çalıştır Modüler Serpantin' mimarisine dayanır.

Erensan ve Akkaya boylerlerin orijinal temizleme kapağı veya flanş ölçüleri (örneğin DN300, DN400, DN450 veya özel oval/dairesel nozullar) teknik ekibimiz tarafından mikrometrik olarak doğrulanır. İmalat aşamasında St37 veya 316L kör flanş üzerine lazer kesim ile buhar girişi, kondens çıkışı ve termovul (sensör kovanı) nozulları açılır.

AISI 316L flex serpantin kangalları, iç destek karkası üzerine titreşimi engelleyici özel kelepçelerle monte edilir ve kör flanşa TIG (Argon) kaynağı ile orbital standartlarda kaynatılır. Hazırlanan bu modül, fabrika sahasında boylerin eski arızalı serpantini kesilip çıkarıldıktan sonra contası ile birlikte doğrudan cıvatalanarak sisteme entegre edilir. Böylece günlerce sürecek kazan dairesi duruşları 2-4 saat gibi rekor bir sürede tamamlanır.

10 Bar Hidrostatik Basınç Testi Protokolü ve 2 Yıl Resmi Garanti

İmalatı tamamlanan hiçbir 316L flex serpantin ünitesi, kalite kontrol testlerinden geçmeden sahaya sevk edilmez. Her bir serpantin demeti, EN 12897 ve ASME Boiler and Pressure Vessel Code (BPVC Section VIII) standartlarına tam uyumlu olarak hidrostatik test havuzunda test edilir.

Serpantin içerisine oda sıcaklığında su basılarak basınç 10 Bar (1.0 MPa) seviyesine yükseltilir ve kalibre edilmiş dijital manometreler altında en az 30 dakika bekletilir. Eş zamanlı olarak pnömatik hava testi uygulanarak mikron seviyesindeki kaçaklar dahi dedektör köpük ve basınç düşüm eğrisi ile taranır.

Testi başarıyla geçen her Erensan ve Akkaya uyumlu 316L flex serpantin ünitesi, seri numarası ve teknik pasaportu ile kayıt altına alınır. Müşterilerimize kaşeli ve onaylı 2 Yıl Resmi Garanti Belgesi takdim edilir. 10 bar test mukavemeti, işletmedeki anlık basınç dalgalanmalarına ve koç darbelerine karşı mutlak mekanik güvenlik sağlar.

Tekstil Tesislerinde Kondenstop ve Kondens Drenajının Önemi

Buhar boyleri serpantininin ömrünü uzatan ve maksimum ısı transferi sağlayan en kritik yan bileşen doğru seçilmiş bir Kondenstop (buhar kapanı) grubudur. Serpantin çıkışına kesinlikle termodinamik kondenstop yerine 'Şamandıralı Kondenstop' (Float Steam Trap) monte edilmelidir.

Şamandıralı kondenstoplar, serpantinde buharın yoğuşmasıyla oluşan kondensi anlık ve sürekli olarak tahliye eder. Termodinamik kondenstoplar ise kesikli tahliye yaptığından serpantin içerisinde kondens birikmesine (water logging) neden olur. Kondens ile dolan serpantin borusunun ısı transfer yüzeyi yarı yarıya düşer ve koç darbesi riski tavan yapar. Revizyon projelerimizde kondenstop grubu, pislik tutucu, çekvalf ve blöf hattı entegrasyonu tam bir mühendislik disipliniyle revize edilmektedir.

5 Dakikada WhatsApp ile Ön Teşhis ve Hızlı Mühendislik Çağrısı

İkitelli İOSB, Triko Dokumacılar, Atatürk OSB veya Çerkezköy OSB, Veliköy, Kapaklı bölgesindeki tekstil fabrikanızda, otelinizde ya da merkezi sistem konutunuzda Erensan veya Akkaya boyleriniz su ısıtmıyorsa, buhar kazanına su kaçırıyorsa ya da serpantin delindiyse zaman kaybetmeyin.

Kazan dairesini durdurmadan önce arızalı boylerinizin flanş bağlantısını, marka etiketini ve genel kazan dairesi yerleşimini fotoğraflayarak doğrudan Baş Mühendislik İletişim Hattımız olan 0533 046 61 34 numarasına WhatsApp üzerinden gönderin.

Uzman mühendis kadromuz 5 dakika içinde fotoğraf üzerinden termal ve mekanik teşhisi gerçekleştirsin; boylerinizin hacmine (100L - 5000L) uygun DN16 veya DN20 AISI 316L Paslanmaz Flex Serpantin revizyon projenizi, net fiyat teklifinizi ve montaj takviminizi anında hazırlasın. Türkiye'nin en güçlü boyler serpantin mühendislik altyapısıyla tesisinizi durdurmadan, 10 bar testli ve 2 yıl garantili çözüme hemen kavuşun.
