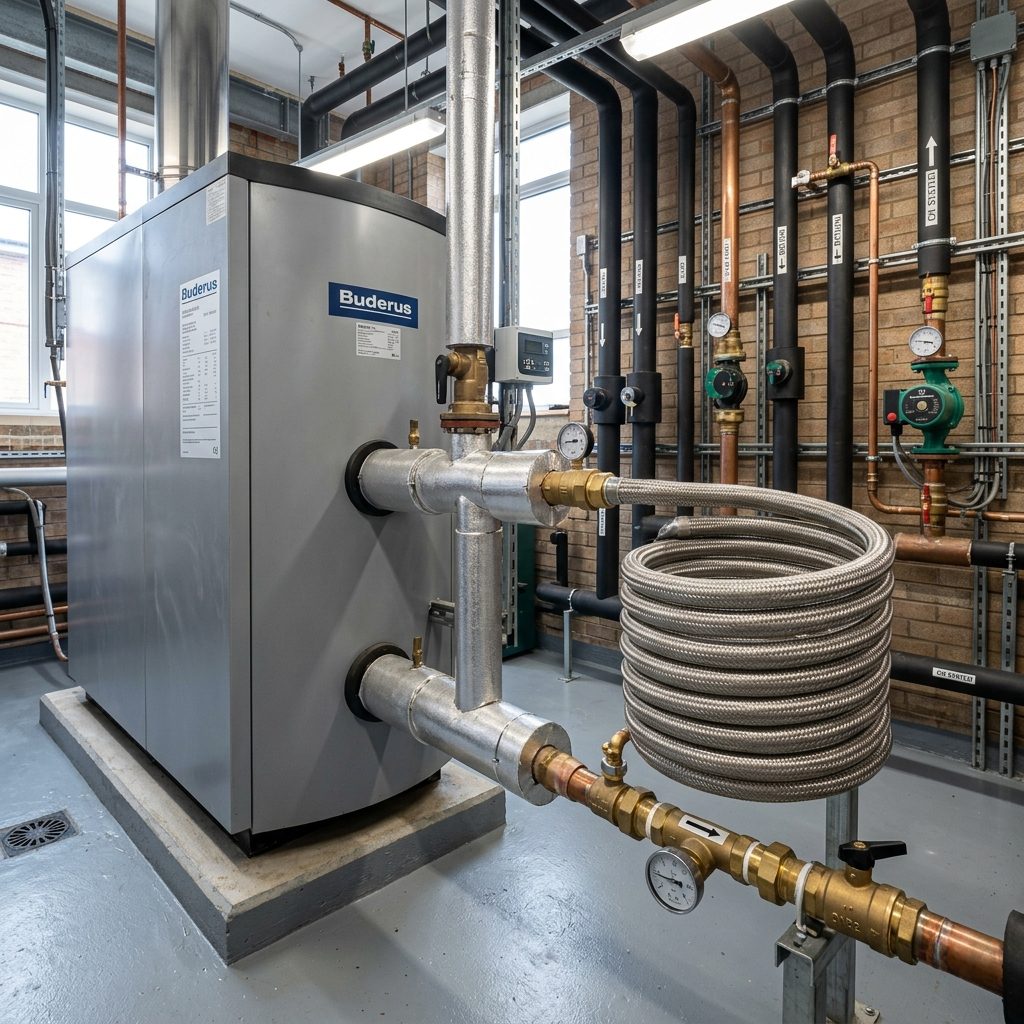

Buderus sıcak su boylerlerinde flanş kapağı, conta yıpranması, magnezyum anot erimesi ve kireç kaynaklı sızıntı arızalarını önlemek için uygulanan 10 bar hidrostatik testli, AISI 316L paslanmaz flex serpantin entegrasyonlu ve emaye korumalı profesyonel revizyon protokolü.
Apartman, site, otel, hastane ve merkezi ısıtma kullanan sosyal tesislerde kesintisiz sıcak su sağlayan Buderus boyler kazanları, yüksek işletme basıncı ve sürekli sıcaklık salınımları altında çalışır. Bu sistemlerde boyler gövdesinin alt veya yan kısmında yer alan flanş kapağı; serpantin giriş-çıkış hatlarını, kurban magnezyum anot çubuğunu ve temizleme-kontrol açıklığını bir arada tutan kritik bir mekanik arayüzdür.
Flanş bölgesindeki sızdırmazlık, boyler iç cidarındaki emaye kaplama yüzeyi ile flanş kapağı arasına yerleştirilen özel elastomerik veya grafitli conta elemanının mekanik olarak sıkıştırılmasıyla sağlanır. 60°C ila 85°C arasında sürekli genleşip büzülen boyler gövdesi, flanş cıvataları üzerinde dinamik bir gerilme yükü oluşturur. Bu gerilme döngüleri, zamanla contanın esnekliğini kaybetmesine (elastomerik yorulma) ve mikro sızıntıların başlamasına zemin hazırlar.
Buderus boyler tankları şehir şebekesinden gelen hidrostatik basınca ve hidrofor sistemlerinin ürettiği basınç dalgalanmalarına maruz kalır. Şebeke basıncı çoğu zaman 4-6 bar seviyelerinde seyrederken, koç darbesi (su çekici etkisi) veya genleşme tankı membran arızaları anlık olarak basıncı 8-10 bar seviyelerine fırlatabilir.
Sıcaklığın etkisiyle termal genleşmeye uğrayan suyun hacmi genişledikçe flanş contası üzerindeki radyal ve eksenel itme kuvveti katlanarak artar. Kalitesiz, standart dışı veya ömrünü tamamlamış contalar 10 bar basınç testine dayanamaz ve flanş kapağının cıvata deliklerinden dışarıya doğru kusma yapar. Sızıntı başladığı anda flanş sacı ve cıvata dişleri korozyon asitlerine maruz kalarak mekanik mukavemetini hızla kaybeder.
Buderus boylerlerde emaye tabakasında oluşabilecek mikroskobik çatlakları katodik koruma altına almak amacıyla flanş kapağına entegre magnezyum anot çubukları kullanılır. Magnezyum, boyler kazanının karbon çeliği gövdesinden elektrokimyasal olarak daha aktif bir metal olduğu için önce kendisini feda eder ve elektron salımı yaparak gövdenin paslanmasını engeller.
Ancak periyodik olarak kontrol edilmeyen ve tamamen eriyip tükenen magnezyum anotlar, koruma kalkanını düşürür. Anot bittiği andan itibaren galvanik akım doğrudan flanş kapağına, cıvatalara ve serpantin bağlantı dişlerine yönelir. Bu durum flanş kaynak boyunlarında çukurcuk korozyonu (pitting) başlatır ve conta yuvasının geometrik düzlemselliğini bozar. Düzlemselliği bozulan bir flanş yuvasına yeni conta takılsa dahi 10 bar sızdırmazlık elde etmek imkansız hale gelir.
Şebeke suyundaki kalsiyum ve magnezyum iyonları, sıcaklığın 55°C üzerine çıktığı serpantin yüzeylerinde ve boyler tabanında kalsiyum karbonat (kireç taşı) kristallerine dönüşür. Zamanla boyler tabanında onlarca kilo kireç balçığı ve kireç taşı birikir. Bu birikinti, doğrudan flanş kapağının iç yüzeyini ve conta temas bölgesini kaplar.
Kireç tabakası termal iletkenliği aşırı derecede düşürdüğü için serpantin bölgesinde aşırı ısınma meydana gelirken, flanş kapağı bölgesinde dengesiz sıcaklık dağılımı oluşur. Bu termal gerilim farkı, boyler flanş contasında bölgesel sertleşmelere ve çatlamalara yol açar. Profesyonel boyler kireç temizliği yapılmadan sadece conta değiştirmek, kısa süre sonra aynı sızıntı arızasının tekrarlanmasına neden olur.
Sahada en sık yapılan mühendislik hatası; flanş dibinden veya serpantin bağlantı boğazından sızdıran Buderus boyler kazanlarına kaynak elektrodu ile müdahale edilmesidir. Buderus boylerlerin iç yüzeyi, DIN 4753 standardına uygun olarak 850°C sıcaklıkta fırınlanmış yüksek mukavemetli hijyenik emaye (titanyum katkılı cam seramik) ile kaplıdır.
Dışarıdan tatbik edilen kaynak arkı 1500°C'nin üzerinde anlık lokal ısı üretir. Bu muazzam sıcaklık, iç kısımdaki camsı emaye kaplamanın anında kavrulmasına, çatlamasına ve pul pul dökülmesine yol açar. Emayesi yanan çıplak çelik, şebeke suyunun içindeki çözünmüş oksijen ve klor ile temas ettiği anda haftalar içinde korozyona uğrayarak mikronluk çatlaklardan sac delinmesine neden olur. Gövdesi delinen bir boylerin tamiri mümkün değildir; tek teknik ve ekonomik çözüm flanş kapağının orijinal contası ve paslanmaz flex serpantin revizyonu ile mekanik olarak yenilenmesidir.
Buderus boylerlerde eskiyen, kireçle tıkanan veya korozyona uğrayan serpantinlerin flanş kapağı üzerinden yenilenmesinde doğru hidrolik çap seçimi hayati önem taşır. Mühendislik hesaplamalarımıza ve saha tecrübelerimize göre standartlar şu şekildedir:
• 500 Litre Altı Boylerler (100L - 450L): DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin kullanılır. Bu modellerde kompakt hacim içerisinde yüksek türbülanslı akış oluşturularak hızlı ısı transferi sağlanır.
• 500 Litre ve Üzeri Boylerler (500L - 5000L): DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya yüksek debili çift hatlı sanayi tipi flex demetleri) tercih edilmelidir. DN20 boru çapı, yüksek debili primer hat sirkülasyon pompalarının hidrolik direncini düşürerek kazan dairesi verimini maksimize eder.
Buderus boyler revizyonlarında kullandığımız flex serpantinler ve flanş iç elemanları, standart AISI 304 kalite çelikten değil, kimyasal bileşiminde %2 ila %3 oranında Molibden (Mo) ve yüksek oranda Nikel (Ni) barındıran AISI 316L (EN 1.4404) östenitik paslanmaz çelikten imal edilir.
Molibden katkısı, sıcak kullanım suyunda yoğun olarak bulunan klorür iyonlarının metal kafes yapısına nüfuz etmesini engeller ve çukurcuk (pitting) ile aralık korozyonuna karşı olağanüstü bir mukavemet kazandırır. Ayrıca AISI 316L paslanmaz flex borunun koruge (körük) yapısı, su akışı esnasında mikro titreşimler üreterek kireç kristallerinin boru yüzeyine tutunmasını mekanik olarak engeller; kendi kendini temizleme etkisi gösterir.
1. Hidrolik İzolasyon: Boyler soğuk su besleme hattı, sıcak su çıkışı ve sirkülasyon hatları vanalarından kapatılır. Kazan primer devre beslemesi kesilir.
2. Tahliye ve Basınç Düşürme: Emniyet ventili veya tahliye vanası açılarak boyler içindeki su tamamen boşaltılır; manometre 0 bar değerine inmelidir.
3. Flanş Demontajı: Flanş cıvataları karşılıklı çapraz gevşetilir. Flanş kapağı, içindeki serpantin ve anot çubuğu ile birlikte yatay eksende dikkatlice dışarı çekilir.
4. Mekanik ve Kimyasal Yüzey Temizliği: Boyler tabanındaki balçık ve kireç tabakası emiş pompaları ile tahliye edilir. Flanş basma yüzeyindeki eski conta kalıntıları pirinç tel fırça ve emaye dostu çözücülerle temizlenir; gövde sacı asla taşlanmaz.
5. Yeni Conta ve Anot Montajı: Yüksek sıcaklığa dayanıklı, peroksit kürlü EPDM veya yüksek basınç klingrit conta yuvasına yerleştirilir. Yeni magnezyum anot çubuğu flanş kapağına torklanarak sabitlenir.
Flanş kapağının gövdeye montajında cıvataların rastgele sıkılması conta ezilmesine ve asimetrik baskı nedeniyle tek taraflı sızıntıya yol açar. Bu nedenle cıvatalar yıldız (çapraz) formasyonunda, kalibre edilmiş tork anahtarı ile aşamalı olarak sıkılmalıdır (Örn: Önce 30 Nm, ardından 60 Nm ve nihai 90-110 Nm tork değeri ile).
Montaj tamamlandıktan sonra boyler havası purjörden tahliye edilerek tamamen suyla doldurulur. Özel hidrostatik test pompası sisteme bağlanır ve tank kademeli olarak 10 Bar basınca tabi tutulur. 30 dakikalık bekleme süresi boyunca manometrede hiçbir basınç düşüşü ve flanş çevresinde mikro damlama olmamalıdır. Test başarıyla tamamlandığında sistem devreye alınır ve 2 Yıl Resmi Garanti Belgesi düzenlenir.
Apartmanınızda, otelinizde veya tesisinizdeki Buderus boylerin flanş kapağında pas, su sızıntısı veya kireç kusması fark ettiğinizde panik yapmadan doğru adımı atın. Kazan dairesine inerek flanş kapağının, üzerindeki etiket bilgilerinin ve sızıntı yapan noktanın net bir fotoğrafını çekin.
Fotoğrafı 0533 046 61 34 numaralı teknik hattımıza WhatsApp üzerinden iletin. Uzman kazan dairesi baş mühendislerimiz 5 dakika içinde fotoğraflı analizi tamamlasın; boyler hacminize uygun conta tipi, anot ölçüsü veya AISI 316L paslanmaz flex serpantin revizyon teklifinizi anında sunsun.
İstanbul genelinde aynı gün 30-45 dakikada, Türkiye genelinde 81 ilde yerinde mobil ekiplerimizle delinen boylerlerinizi kireç tutmayan 316L paslanmaz flex serpantin ile garantili yeniliyoruz.
