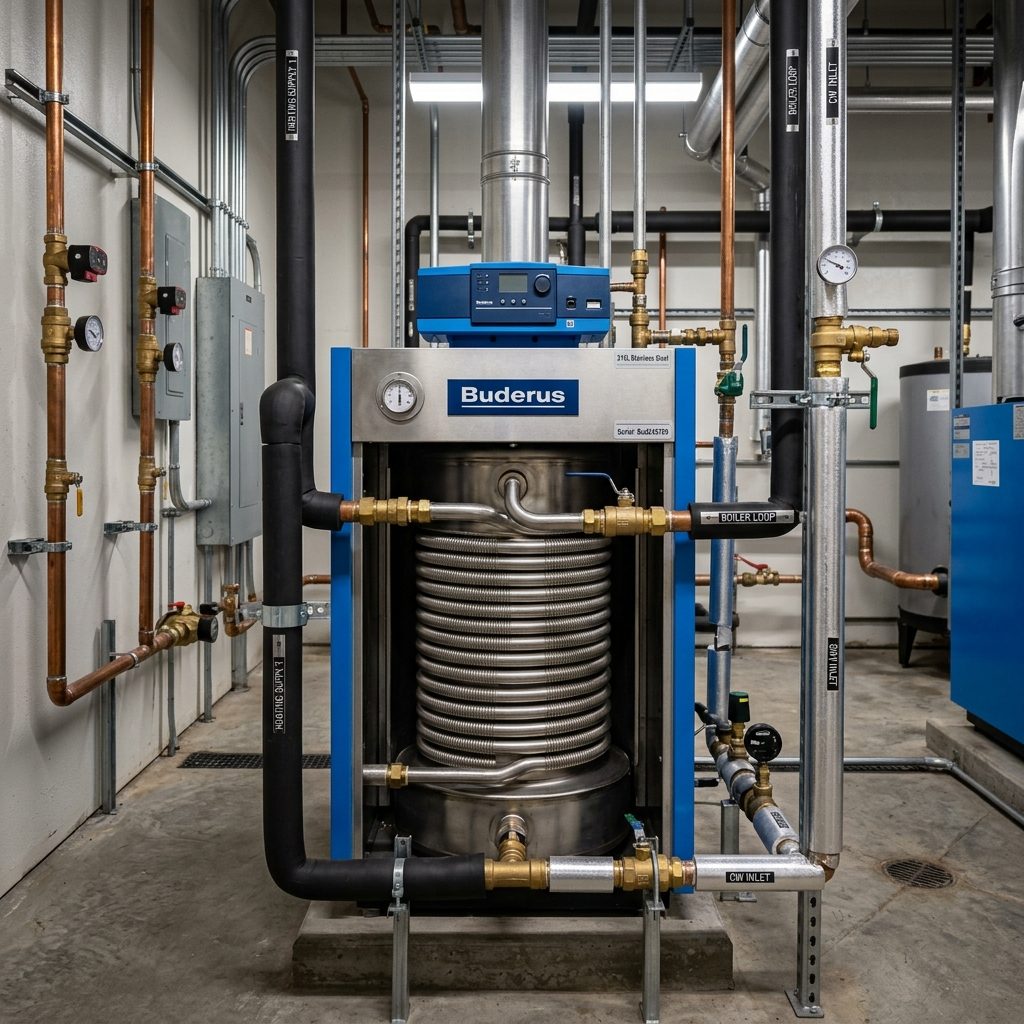

Buderus Boylerlerde Isı Pompası ve Güneş Enerjisi Uyumlu Geniş Yüzeyli 316L Serpantin
Buderus boyler kazanlarında düşük sıcaklık rejimli ısı pompası ve güneş enerjisi sistemlerine geçişte ihtiyaç duyulan geniş ısı transfer yüzeyi, yüksek korozyon dayanımlı AISI 316L paslanmaz flex serpantin teknolojisi ile flanş üzerinden emaye tabakasına zarar vermeden sağlanmaktadır. DN16 ve DN20 standartlarındaki paslanmaz flex imalatlarımız, 10 bar hidrostatik basınç testi ve 2 yıl resmi garanti ile toplu konut, otel ve ticari işletmelerde maksimum sıcak su verimliliği sunar.
1. Buderus Boyler Sistemlerinde Düşük Sıcaklık Rejimi ve Termodinamik Isı Transfer İhtiyacı
Merkezi ısıtma sistemlerinde uzun yıllardır kullanılan Buderus boyler kazanları, geleneksel olarak yüksek kazan gidiş suyu sıcaklıklarına (70°C - 80°C) göre dizayn edilmiş standart borulu serpantinlere sahiptir. Bu klasik sistemlerde sıcak su hazırlama işlemi, yüksek logaritmik sıcaklık farkı (Delta T) sayesinde dar serpantin yüzey alanlarında bile karşılanabilmekteydi. Ancak günümüzde enerji verimliliği ve işletme maliyetlerini düşürmek amacıyla devreye alınan ısı pompası ve güneş enerjisi sistemleri, sisteme maksimum 45°C ila 55°C aralığında akışkan besleyebilmektedir.
Akışkan giriş sıcaklığının düşmesi, boyler içerisindeki ısı transfer denklemini (Q = U x A x Delta T) doğrudan etkiler. Delta T değerinin yarı yarıya azalması durumunda, aynı kullanım sıcak suyu kapasitesini ve debisini elde edebilmek için ısı transfer yüzey alanının (A) en az 2 ila 3 kat artırılması mühendislik açısından zorunludur. Standart Buderus boyler serpantinleri bu düşük sıcaklık rejiminde yetersiz kalarak ısı pompasının sık sık arızaya geçmesine (yüksek basınç hatası vermesine), güneş enerjisi panellerinin ise ürettiği enerjiyi boyler suyuna aktaramadan aşırı ısınmasına yol açar. Bu termodinamik kilitlenmeyi aşmanın en kesin çözümü, boyler gövdesinin temizlik ve revizyon flanşı üzerinden kazana entegre edilen genişletilmiş yüzeyli AISI 316L paslanmaz flex serpantin uygulamasıdır.
2. Düşük Delta T Değerlerinde Isı Transfer Yüzey Alanı Büyütmenin Mühendislik Esasları
Isı pompaları ve güneş enerjisi kolektörleri ile beslenen boyler kazanlarında serpantin yüzey alanı optimizasyonu hayati önem taşır. Klasik dikey bir Buderus boylerde fabrika çıkışı serpantin alanı 0.8 m² ile 1.5 m² arasında sınırlı iken, bir ısı pompasının 50°C besleme suyu ile boyler suyunu 45°C'ye ulaştırabilmesi için boyler hacmine bağlı olarak en az 2.5 m² ile 6.0 m² arasında aktif ısı transfer yüzeyine ihtiyaç duyulur.
Yetersiz yüzey alanına sahip boylerlerde suyun ısınma süresi 40 dakikadan 3-4 saate kadar uzamakta, bu da sabah ve akşam pik kullanım saatlerinde otellerde, sitelerde ve sosyal tesislerde sıcak suyun aniden tükenmesine neden olmaktadır. Geniş yüzeyli AISI 316L paslanmaz flex serpantinler, helisel sarım geometrisi ve kıvrımlı yapısı sayesinde aynı boyler iç hacmi içerisine katbekat daha fazla yüzey alanını sığdırmayı başarır. Böylece düşük primer devre sıcaklıklarında dahi ısı enerjisi, kullanım suyuna kayıpsız ve rekor hızda transfer edilir.
3. AISI 316L Malzeme Metalurjisi: %2-3 Molibden Katkısı ve Klor Korozyonuna Direnç
Kullanım sıcak suyu sistemlerinde kullanılan şehir şebeke suları, dezenfeksiyon amacıyla serbest klor bileşikleri içerir. Sıcaklığın 40°C üzerine çıktığı boyler içi ortamlarda, klor iyonları standart paslanmaz çelik kalitelerinde (örneğin AISI 304) mikro çukurcuk korozyonunu (pitting corrosion) ve gerilmeli korozyon çatlağını tetikler. Bu durum serpantin borusunun çok kısa sürede delinmesine, ısıtma devresi suyu ile şebeke suyunun birbirine karışmasına sebep olur.
İmalatını gerçekleştirdiğimiz serpantinlerde yalnızca yüksek alaşımlı AISI 316L (DIN 1.4404) paslanmaz çelik hammadde kullanılmaktadır. AISI 316L alaşımının içerisinde bulunan %16-18 krom, %10-14 nikel ve en kritik bileşen olan %2-3 oranındaki Molibden (Mo), metali klorür iyonlarının agresif saldırılarına karşı üstün bir zırhla donatır. Düşük karbon içeriği ('L' - Low Carbon) sayesinde metal, ısıl genleşme çevrimlerinde kristaller arası korozyona uğramaz ve onlarca yıl ilk günkü mekanik dayanımını muhafaza eder.
4. Boyler Hacmine Göre Çap ve Boyutlandırma: DN16 ve DN20 Mühendislik Standartları
Kazan dairesi mühendisliğinde en sık yapılan hatalardan biri, serpantin çapının yanlış seçilerek devrede aşırı basınç kaybı veya yetersiz debi yaratılmasıdır. Firmamız, Buderus boyler kazanlarının kapasitesine ve sisteme bağlı ısı pompası veya güneş enerjisi debisine göre kesin hidrolik standartlar uygulamaktadır:
1. 500 Litre Altı Boylerler (100L - 450L): Bu kapasitelerdeki Buderus boyler kazanları için DN16 (1/2" - 5/8") ölçüsünde AISI 316L paslanmaz flex serpantin tasarımı uygulanır. Bu çap, düşük debili ısı pompası sirkülasyon pompaları için ideal hidrolik direnci sunar ve boyler gövdesine tam uyum sağlar.
2. 500 Litre ve Üzeri Boylerler (500L - 5000L): Merkezi sistem siteler, büyük oteller, AVM'ler, hastaneler ve spor salonlarında kullanılan 500 litreden 5000 litreye kadar olan boyler kazanlarında DN20 (3/4") ölçüsünde AISI 316L paslanmaz flex serpantin veya paralel çift hatlı sanayi tipi flex serpantin modelleri kullanılır. Bu yapı, yüksek primer debilerde hat üzerinde sürtünme kaybı yaratmadan maksimum ısıl transferi garanti altına alır.
5. Neden Kaynaklı Müdahale Yapılmaz? Emaye Tabakası Koruma ve Flanşlı Montaj Teknolojisi
Buderus boyler kazanlarının iç yüzeyi, suyu korozyondan ve paslanmadan korumak için özel termo-glaze veya titanyum katkılı cam emaye tabakası ile kaplanmıştır. Delinen veya serpantin ilavesi gereken boylerlerde gövde sacına dışarıdan ya da içeriden kaynak yapılması, kazanın anında hurdaya ayrılmasına yol açan en büyük işletme hatasıdır.
Kaynak yapıldığı anda kaynak bölgesindeki sıcaklık 1200°C'yi aşar. Bu yüksek ısı, gövde içindeki emaye tabakasını yakar, cam dokuyu çatlatır ve pul pul dökülmesine sebep olur. Emayesi yanan çıplak sac, suyun içindeki oksijen ve minerallerle temas ederek birkaç ay içinde delinir. Mühendislik çözümümüz, boyler gövdesine kesinlikle hiçbir kaynak veya kesim işlemi uygulamadan, mevcut temizlik ve kontrol flanşına birebir oturan özel işlenmiş kör flanş üzerine monteli AISI 316L paslanmaz flex serpantin sistemidir. Contalı ve cıvatalı montaj sayesinde kazanın orijinal emaye bütünlüğü %100 korunur.
6. Kireç Tutmama Mekanizması: Oluklu (Corrugated) Flex Yapının Dinamik Titreşim ve Türbülans Etkisi
Kazan dairelerinde boyler verimini düşüren en büyük problem kireç (kalsiyum ve magnezyum karbonat) taşı oluşumudur. Düz borulu klasik boyler serpantinleri durağan yapıları nedeniyle kirecin boru yüzeyine yapışması için ideal bir zemin sunar. Serpantin üzerinde biriken 1 mm kalınlığındaki kireç tabakası, ısı iletim katsayısını düşürerek enerji tüketimini %10 ila %15 oranında artırır.
AISI 316L paslanmaz flex serpantinlerin oluklu (corrugated) körüklü geometrisi ise çift yönlü kireç koruması sağlar. İlk olarak, flex borunun içinden ve dışından geçen suyun oluşturduğu mikro türbülans, kireç kristallerinin yüzeye tutunmasını hidrodinamik olarak engeller. İkinci olarak, sıcaklık değişimleriyle birlikte paslanmaz flex serpantin mikro düzeyde boyutsal genleşme ve büzülme (termal titreşim) hareketi yapar. Bu mikro hareketler, yüzeyde oluşmaya başlayan ince kireç filmini anında kırarak döker. Serpantin yüzeyi daima temiz kalır ve boyler ömrü boyunca ilk günkü ısı transfer katsayısını muhafaza eder.
7. Katodik Koruma: Magnezyum Anot Çubuğu Entegrasyonu ve Galvanik Korozyon Yönetimi
Boyler kazanlarında paslanmaz serpantin entegrasyonu yapılırken galvanik korozyon fiziği mutlaka hesaba katılmalıdır. Farklı metalurjik özelliklere sahip metaller (çelik boyler gövdesi ve paslanmaz serpantin) aynı iletken su banyosu içerisinde bulunduğunda galvanik pil etkisi oluşabilir. Bu durumu önlemek ve boyler sacını korumak için katodik koruma sistemleri eksiksiz uygulanmalıdır.
Flanşlı serpantin montajı sırasında, flanş gövdesine entegre edilen yüksek saflıktaki Magnezyum Anot Çubuğu (kurbanlık anot), sistemdeki galvanik akımları kendi üzerine çekerek erir ve boyler iç sacının paslanmasını engeller. Kazan dairesi teknik sorumlularının yılda en az bir kez boyler flanşını açarak magnezyum anot çubuğunu kontrol etmesi ve eriyen çubukları yenilemesi gerekir. Bu basit periyodik bakım, Buderus boyler kazanının ömrünü 20 yılın üzerine çıkarmaktadır.
8. Saha İmalat Standartları: 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Garanti Güvencesi
Kazan daireleri, şebeke basınç dalgalanmaları, hidrofor pikleri ve koç darbeleri nedeniyle yüksek mekanik gerilimlerin yaşandığı riskli alanlardır. İmal ettiğimiz her bir Buderus uyumlu AISI 316L paslanmaz flex serpantin, atölye çıkışında 10 Bar Hidrostatik Basınç Testi istasyonuna alınır.
Sıcak su devresinde oluşabilecek en zorlu işletme şartları simüle edilerek yapılan bu basınç ve sızdırmazlık testleri, ürünün montaj sonrasında sıfır hata ile çalışmasını garanti eder. Testlerden başarıyla geçen her serpantin gövdesi seri numaralandırılarak 2 Yıl Resmi Üretici Garanti Belgesi ile teknik müdürlüklere teslim edilir. Apartman yönetimleri ve otel işletmeleri, merdiven altı kaynaklı borular yerine onaylı mühendislik sertifikasına sahip ürünler kullanarak yatırımlarını güvenceye alır.
9. Boyler Kireç Temizliği, Flanş-Conta Değişimi ve WhatsApp Üzerinden 5 Dakikada Hızlı Teşhis
Merkezi sıcak su sistemlerinde arızaların hızla giderilmesi işletme prestiji açısından kritiktir. Yılların tecrübesiyle geliştirdiğimiz arıza teşhis protokolü sayesinde, boylerinizin kazan dairesindeki mevcut flanş yapısını yerinde görmeden de dakikalar içinde tespit edebiliyoruz.
Buderus boylerinizin flanş kapağının, üzerindeki cıvata sayısının ve kazan etiketinin bir fotoğrafını 0533 046 61 34 numaralı teknik destek hattımıza WhatsApp üzerinden iletmeniz yeterlidir. Baş mühendislerimiz sadece 5 dakika içinde flanş çapı, cıvata eksen ölçüsü, conta tipi ve boylerinizin hacmine uygun DN16 veya DN20 AISI 316L paslanmaz flex serpantin yüzey alanı hesabını çıkararak fiyat ve teknik çözüm dosyasını tarafınıza sunar. Ayrıca kireç temizliği ve flanş conta değişim kitlerimizle montaj süreci birkaç saat içinde tamamlanır.
10. Toplu Konut, Otel, AVM ve Spor Salonu Uygulamalarında Enerji Verimliliği Sonuçları
Buderus boyler kazanlarına uygulanan AISI 316L paslanmaz flex serpantin dönüşümleri, sahada yapılan ölçümlerde çarpıcı enerji tasarrufu ve performans sonuçları ortaya koymuştur. Yüzlerce dairenin bulunduğu toplu konut sitelerinde, boylerin ısı pompası ve güneş enerjisiyle tam kapasite çalışması sayesinde doğalgaz veya elektrik tüketiminde %40'a varan düşüşler kaydedilmektedir.
Özellikle spor salonları, yurtlar ve oteller gibi sabah ve akşam saatlerinde anlık sıcak su talebinin zirve yaptığı işletmelerde, geniş yüzeyli flex serpantinin yüksek rejenerasyon hızı sayesinde sıcak su kesintileri tamamen tarihe karışmaktadır. Düşük karbon ayak izi, kireç tutmayan uzun ömürlü malzeme yapısı ve bakım gerektirmeyen hidrolik dinamizmi ile bu sistem, ticari tesislerin işletme giderlerini kalıcı olarak minimize eden en karlı mühendislik yatırımıdır.
Sıkça Sorulan Sorular ve Uzman Yanıtları
Mevcut Buderus boylerime ısı pompası bağlamak için neden flex serpantin eklemeliyim?
Buderus boylerlerin orijinal dahili serpantinleri yüksek sıcaklıklı (70-80°C) kazan suyuna göre dar yüzeyli üretilmiştir. Isı pompaları ise maksimum 50-55°C su üretir. Düşük sıcaklık farkında sıcak su üretebilmek için yüzey alanının 2-3 kat büyütülmesi gerekir. Boylerinizin temizlik flanşına monte edilen geniş yüzeyli AISI 316L paslanmaz flex serpantin, ısı pompasının sıkışmadan ve arızaya geçmeden yüksek verimle boyleri ısıtmasını sağlar.
Boyler serpantini seçiminde DN16 ve DN20 çap farkı neye göre belirlenir?
Boyler hacmi ve primer devre debisine göre belirlenir. 100 ile 450 litre arasındaki boylerlerde hidrolik akışı dengelemek ve optimum türbülans sağlamak için DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin kullanılır. 500 litreden 5000 litreye kadar olan büyük boylerlerde ise yüksek debiyi karşılamak ve basınç kaybını önlemek için DN20 (3/4") flex serpantin standart olarak uygulanır.
Buderus boylerin delinen eski serpantine veya gövdesine kaynak yaptırmak neden tehlikelidir?
Buderus boylerlerin iç yüzeyi özel cam emaye kaplıdır. Gövdeye veya serpantin diplerine kaynak yapıldığında açığa çıkan 1200°C'lik sıcaklık emaye tabakasını tamamen yakar ve döker. Çıplak kalan çelik sac, sıcak su ve klor etkisiyle birkaç ay içinde yeniden delinir. Mühendislik standardımız, hiçbir kaynak yapmadan mevcut flanş üzerinden contalı AISI 316L paslanmaz flex serpantin montajı yaparak emaye dokuyu %100 korumaktır.
Kazan dairemizdeki Buderus boyler için en hızlı nasıl ölçü ve fiyat alabiliriz?
Kazan dairesindeki Buderus boylerinizin yan gövde etiketini ve alt/üst temizlik flanşının cıvatalarını gösterecek şekilde bir fotoğrafını çekip 0533 046 61 34 numaralı teknik hattımıza WhatsApp üzerinden gönderebilirsiniz. Baş mühendislerimiz flanş ölçülerinizi ve gereken DN16/DN20 serpantin alanını 5 dakika içinde hesaplayarak projenize özel teklifi iletmektedir.
Kazan Dairenizde Acil Serpantin Arızası mı Var?
İstanbul genelinde aynı gün 30-45 dakikada, Türkiye genelinde 81 ilde yerinde mobil ekiplerimizle delinen boylerlerinizi kireç tutmayan 316L paslanmaz flex serpantin ile garantili yeniliyoruz.
